HCIP-BGP综合实验

ai 2025/5/15 5:37:38

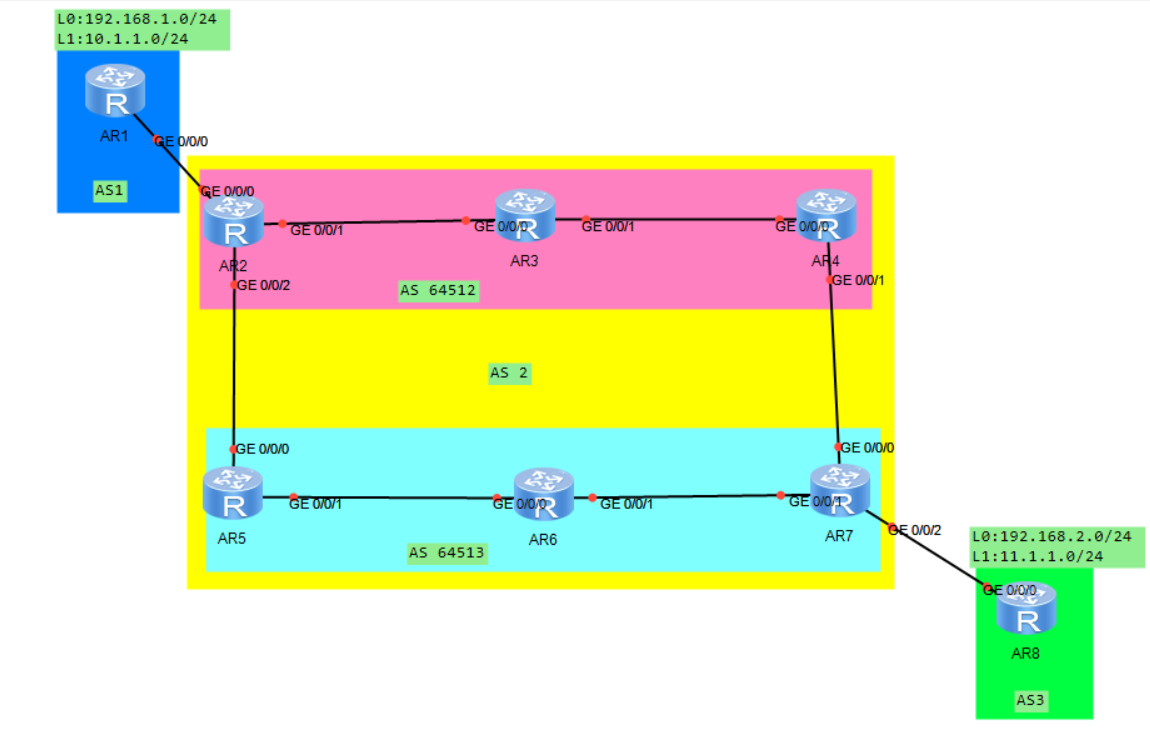

一：拓扑图

 二：需求分析

1，AS1存在两个环回，一个地址为192.168.1.0/24该地址不能在任何协议中宣告，AS3中存在俩个环回，一个地址为192.168.2.0/24该地址不能在任何协议中宣告，最终要求这两个环回可以互相通讯

  • 使用VPN技术，在R1和R8之间搭建一条虚拟链路，约等于直连，此时无需宣告。

2，整个AS2的IP地址为172.16.0.0/16，请合理划分

  • 为了便于管理，使用172.16.0.0/24进行分配：
    • 172.16.0.0/25---骨干链路；172.16.1.0/25---环回地址
    • 骨干链路只需要两个地址
      • 172.16.0.0/30：R2--R3
      • 172.16.0.4/30：R3--R4
      • 172.16.0.8/30：R4--R5
      • 172.16.0.12/30：R5--R6
      • 172.16.0.16/30：R6--R7
      • 172.16.0.20/30：R7--R2
    • 环回地址只需要一个地址
      • 172.16.1.0/30：R2
      • 172.16.1.4/30：R3
      • 172.16.1.8/30：R4
      • 172.16.1.12/30：R5
      • 172.16.1.16/30：R6
      • 172.16.1.20/30：R7

3，使用BGP协议让整个网络所有设备的环回可以互相访问

  • 结合 IGP协议，BGP协议，联邦，反射器实现互相访问

4，减少路由条目数量，避免环路出现

  • 在R2和R7上做路由汇总

三：具体配置

1.配置IP

R1:

GigabitEthernet0/0/0              12.0.0.1/24          up         up
LoopBack0                         192.168.1.1/24       up         up(s)
LoopBack1                         10.1.1.1/24          up         up(s)

R2：

GigabitEthernet0/0/0              12.0.0.2/24          up         up
GigabitEthernet0/0/1              172.16.0.1/30        up         up
GigabitEthernet0/0/2              172.16.0.21/30       up         up
LoopBack0                         172.16.1.1/30        up         up(s)

R3:

GigabitEthernet0/0/0              172.16.0.2/30        up         up
GigabitEthernet0/0/1              172.16.0.5/30        up         up
LoopBack0                         172.16.1.5/30        up         up(s)

R4:

GigabitEthernet0/0/0              172.16.0.6/30        up         up
GigabitEthernet0/0/1              172.16.0.9/30        up         up
LoopBack0                         172.16.1.9/30        up         up(s)

R5:

GigabitEthernet0/0/0              172.16.0.22/30       up         up
GigabitEthernet0/0/1              172.16.0.17/30       up         up
LoopBack0                         172.16.1.21/30       up         up(s)

R6:

GigabitEthernet0/0/0              172.16.0.18/30       up         up
GigabitEthernet0/0/1              172.16.0.13/30       up         up
LoopBack0                         172.16.1.17/30       up         up(s)

R7;

GigabitEthernet0/0/0              172.16.0.10/30       up         up
GigabitEthernet0/0/1              172.16.0.14/30       up         up
GigabitEthernet0/0/2              78.0.0.7/24          up         up
LoopBack0                         172.16.1.13/30       up         up(s)

R8:

GigabitEthernet0/0/0              78.0.0.8/24          up         up
LoopBack0                         192.168.2.1/24       up         up(s)
LoopBack1                         11.1.1.1/24          up         up(s)

2.配置SOPF

R2

[R2]ospf 1 router-id 2.2.2.2
[R2-ospf-1]a 0
[R2-ospf-1-area-0.0.0.0]net 172.16.0.0 0.0.255.255

R3

[R3]ospf 1 router-id 3.3.3.3
[R3-ospf-1]a 0
[R3-ospf-1-area-0.0.0.0]net 172.16.0.0 0.0.255.255

R4

[R4]ospf 1 router-id 4.4.4.4
[R4-ospf-1]a 0
[R4-ospf-1-area-0.0.0.0]net 172.16.0.0 0.0.255.255

R5

[R5]ospf 1 router-id 5.5.5.5
[R5-ospf-1]a 0
[R5-ospf-1-area-0.0.0.0]net 172.16.0.0 0.0.255.255

R6

[R6]ospf 1 router-id 6.6.6.6
[R6-ospf-1]a 0
[R6-ospf-1-area-0.0.0.0]net 172.16.0.0 0.0.255.255

R7

[R7]ospf 1 router-id 7.7.7.7
[R7-ospf-1]a 0
[R7-ospf-1-area-0.0.0.0]net 172.16.0.0 0.0.255.255

3.配置BGP

1）联邦配置

R1：直连配置EBGP

[r1]bgp
[r1-bgp]router-id 1.1.1.1
[r1-bgp]peer 12.0.0.2 as-number 2

R2：

--- 前期准备 ---
[R2]bgp 64512
[R2-bgp]router-id 2.2.2.2
[R2-bgp]confederation id 2--- 与R2直连配置EBGP对等体 ---
[R2-bgp]peer 12.0.0.1 as 1--- 与R3环回配置IBGP对等体 ---
[R2-bgp]peer 172.16.1.5 as-number 64512
[R2-bgp]peer 172.16.1.5 connect-interface l0 --- 用环回接口连接
[R2-bgp]peer 172.16.1.5 next-hop-local --- 通过本地接口转发--- 与R5环回配置EBGP对等体 ---
[R2-bgp]confederation peer-as 64513 --- 指定邻居所属的AS 号
[R2-bgp]peer 172.16.1.21 as 64513
[R2-bgp]peer 172.16.1.21 connect-interface LoopBack 0
[r2-bgp]peer 172.16.1.21 ebgp-max-hop --- EBGP建邻要改TTL值

R3

--- 前期准备 ---
[r3]bgp 64512
[r3-bgp]router-id 3.3.3.3
[r3-bgp]confederation id 2--- 与R2建立邻居 ---
[r3-bgp]peer 172.16.1.1 as-number 64512
[r3-bgp]peer 172.16.1.1 connect-interface LoopBack 0--- 与R4建立邻居 ---
[r3-bgp]peer 172.16.1.9 as-number 64512
[r3-bgp]peer 172.16.1.9 connect-interface LoopBack 0

R4

--- 前期准备 ---
[r4]bgp 64512
[r4-bgp]router-id 4.4.4.4
[r4-bgp]confederation id 2--- 与R3连接 ---
[r4-bgp]peer 172.16.1.5 as-number 64512
[r4-bgp]peer 172.16.1.5 connect-interface LoopBack 0--- 与R7连接 ---
[r4-bgp]confederation peer-as 64513
[r4-bgp]peer 172.16.1.13 as-number 64513
[r4-bgp]peer 172.16.1.13 connect-interface LoopBack 0
[r4-bgp]peer 172.16.1.13 ebgp-max-hop

R5

[r5]bgp 64513
[r5-bgp]router-id 5.5.5.5
[r5-bgp]confederation id 2[r5-bgp]confederation peer-as 64512
[r5-bgp]peer 172.16.1.1 as-number 64512
[r5-bgp]peer 172.16.1.1 connect-interface LoopBack 0
[r5-bgp]peer 172.16.1.1 ebgp-max-hop [r5-bgp]peer 172.16.1.17 as-number 64513
[r5-bgp]peer 172.16.1.17 connect-interface LoopBack 0

R6

[r6]bgp 64513
[r6-bgp]router-id 6.6.6.6
[r6-bgp]confederation id 2[r6-bgp]peer 172.16.1.21 as-number 64513
[r6-bgp]peer 172.16.1.21 connect-interface LoopBack 0[r6-bgp]peer 172.16.1.13 as-number 64513
[r6-bgp]peer 172.16.1.13 connect-interface LoopBack 0

R7

[r7]bgp 64513
[r7-bgp]router-id 7.7.7.7
[r7-bgp]confederation id 2[r7-bgp]peer 172.16.1.17 as-number 64513
[r7-bgp]peer 172.16.1.17 connect-interface LoopBack 0
[r7-bgp]peer 172.16.1.17 next-hop-local[r7-bgp]confederation peer-as 64512
[r7-bgp]peer 172.16.1.9 as-number 64512
[r7-bgp]peer 172.16.1.9 connect-interface LoopBack 0
[r7-bgp]peer 172.16.1.9 next-hop-local
[r7-bgp]peer 172.16.1.9 ebgp-max-hop [r7]bgp 64513
[r7-bgp]peer 78.0.0.8 as-number 3

R8

[r8]bgp 3
[r8-bgp]router-id 8.8.8.8
[r8-bgp]peer 78.0.0.7 as-number 2

2）配置反射器

        R2收到的路由传给R3和R5，但是R3因为水平分割规则，无法传给R4，故配置R4为R3的客户端。

R3

[r3]bgp 64512
[r3-bgp]peer 172.16.1.9 reflect-client

同理：

R6

[r6]bgp 64513
[r6-bgp]peer  172.16.1.21 reflect-client

3）测试



4.路由宣告

1）路由宣告

R1与R8直接宣告

R1

[r1]bgp 1
[r1-bgp]network 10.1.1.0 24

R8

[r8]bgp 3
[r8-bgp]network 11.1.1.0 24

R2-R7通过在BGP重发布

[r2]bgp 64512
[r2-bgp]import-route ospf 1

5.配置VPN

R1

[r1]interface Tunnel 0/0/0
[r1-Tunnel0/0/0]ip address 192.168.3.1 24
[r1-Tunnel0/0/0]tunnel-protocol gre
[r1-Tunnel0/0/0]source 10.0.0.1
[r1-Tunnel0/0/0]destination 11.1.1.1

R8

[r8]interface Tunnel 0/0/0
[r8-Tunnel0/0/0]ip address 192.168.3.2 24
[r8-Tunnel0/0/0]tunnel-protocol gre
[r8-Tunnel0/0/0]source 11.1.1.1
[r8-Tunnel0/0/0]destination 10.1.1.1

 补充路由

[r1]ip route-static 192.168.2.0 24 192.168.3.2
[r8]ip route-static 192.168.1.0 24 192.168.3.1

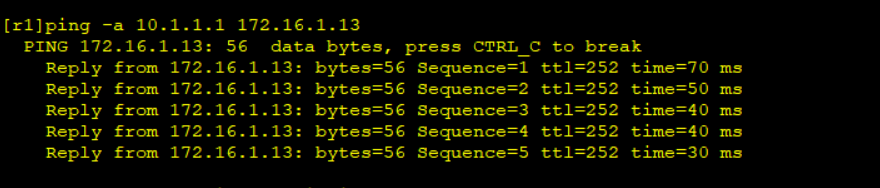

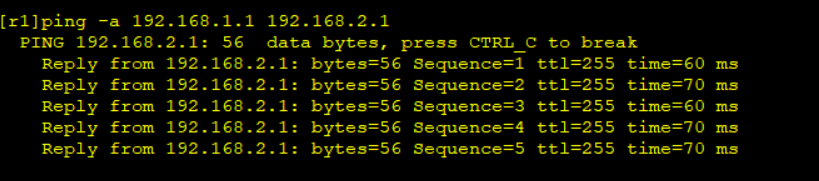

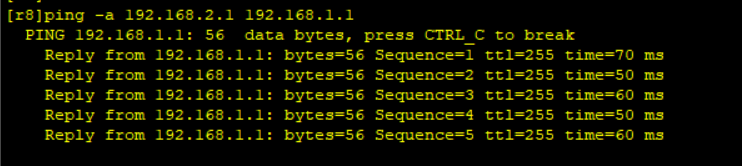

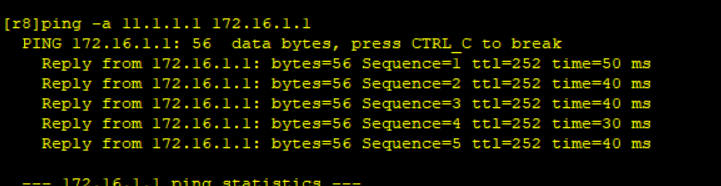

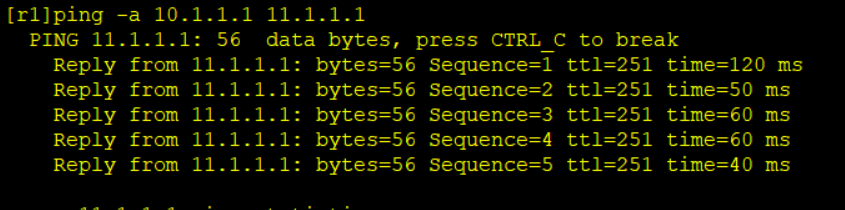

四：测试



全网可达，试验结束。
