使用 Python 构建图像编辑应用：一步步指南

ai 2025/5/11 12:39:20

引言

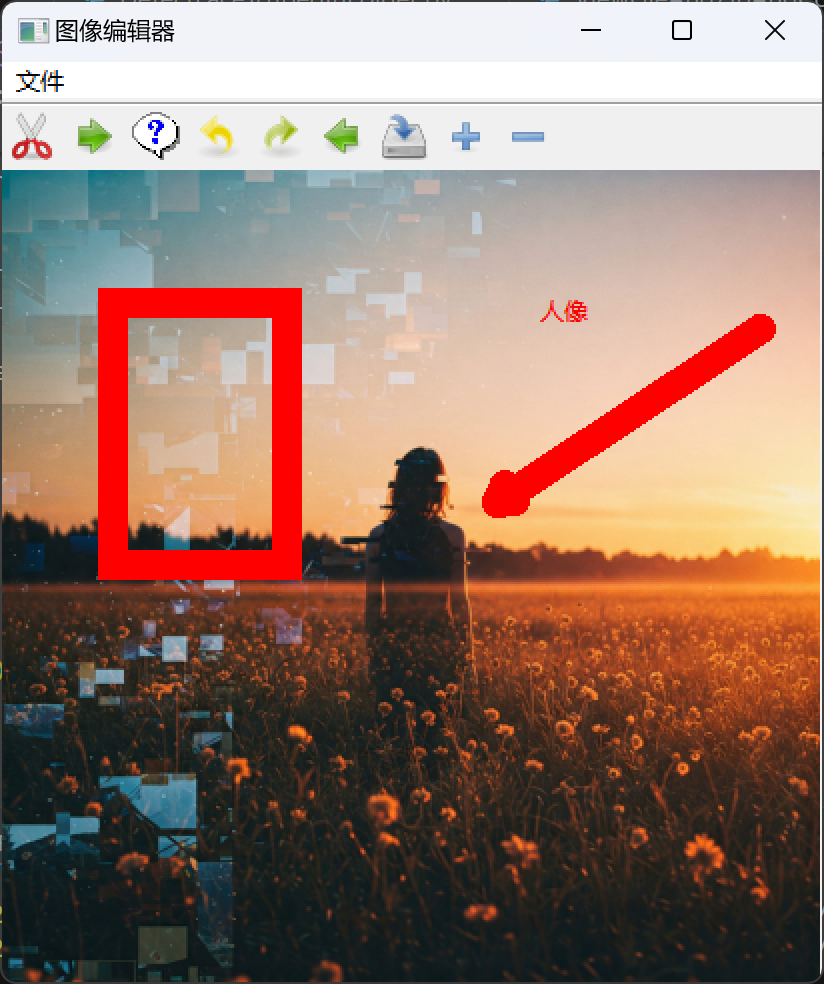

图像编辑应用是学习 GUI 编程和图像处理的绝佳项目。在本教程中，我们将使用 wxPython，一个跨平台的 Python GUI 工具包，构建一个简单的图像编辑器。该应用允许用户加载图像、绘制红色矩形、箭头和文字、撤销操作、旋转图像 90 度、缩放图像并保存编辑结果。wxPython 因其原生外观和丰富的控件集而成为创建此类应用的理想选择。

C:\pythoncode\new\ImageProcessTool.py

环境设置

在开始编码之前，需要设置开发环境。wxPython 是本应用的核心依赖项，可通过 pip 安装：

pip install wxPython

虽然本应用仅使用 wxPython 的内置图像处理功能（通过 wx.Image），但如果您计划扩展功能（如高级图像处理），可以安装 Pillow：

pip install Pillow

确保您使用的是 Python 3.6 或更高版本，以获得最佳兼容性。本教程基于 wxPython 4.2.3 编写，但代码应与大多数现代版本兼容。

创建主窗口

应用的主窗口基于 wx.Frame，它是 wxPython 中所有顶级窗口的基类。主窗口包含一个自定义面板 ImageEditPanel，用于显示图像和处理绘制操作。主窗口还包括工具栏和菜单栏，提供用户交互界面。

以下是主窗口的初始化代码：

class MainFrame(wx.Frame):def __init__(self):super(MainFrame, self).__init__(None, title="图像编辑器", size=(800, 600))self.panel = ImageEditPanel(self)sizer = wx.BoxSizer(wx.VERTICAL)sizer.Add(self.panel, 1, wx.EXPAND)self.SetSizer(sizer)# 创建工具栏self.toolbar = self.CreateToolBar()self.toolbar.AddTool(1, '矩形', wx.ArtProvider.GetBitmap(wx.ART_CUT), '绘制矩形')self.toolbar.AddTool(2, '箭头', wx.ArtProvider.GetBitmap(wx.ART_GO_FORWARD), '绘制箭头')self.toolbar.AddTool(3, '文字', wx.ArtProvider.GetBitmap(wx.ART_HELP), '添加文字')self.toolbar.AddTool(4, '撤销', wx.ArtProvider.GetBitmap(wx.ART_UNDO), '撤销操作')self.toolbar.AddTool(5, '顺时针旋转', wx.ArtProvider.GetBitmap(wx.ART_REDO), '顺时针旋转 90 度')self.toolbar.AddTool(6, '逆时针旋转', wx.ArtProvider.GetBitmap(wx.ART_GO_BACK), '逆时针旋转 90 度')self.toolbar.AddTool(7, '保存', wx.ArtProvider.GetBitmap(wx.ART_FILE_SAVE), '保存图片')self.toolbar.AddTool(8, '放大', wx.ArtProvider.GetBitmap(wx.ART_PLUS), '放大图像')self.toolbar.AddTool(9, '缩小', wx.ArtProvider.GetBitmap(wx.ART_MINUS), '缩小图像')self.toolbar.Realize()self.Bind(wx.EVT_TOOL, self.OnTool)# 创建菜单栏menubar = wx.MenuBar()file_menu = wx.Menu()file_menu.Append(wx.ID_OPEN, "打开", "打开图片")file_menu.Append(wx.ID_SAVE, "保存", "保存图片")menubar.Append(file_menu, "&文件")self.SetMenuBar(menubar)self.Bind(wx.EVT_MENU, self.OnOpen, id=wx.ID_OPEN)self.Bind(wx.EVT_MENU, self.OnSave, id=wx.ID_SAVE)

关键组件

  • ImageEditPanel：自定义面板，负责图像显示、绘制操作和用户交互。
  • 工具栏：提供按钮，用于选择绘制工具（矩形、箭头、文字）、撤销操作、旋转、缩放和保存。
  • 菜单栏：允许用户通过“文件”菜单打开和保存图像。

工具栏使用 wx.ArtProvider 提供内置图标，增强用户体验。事件绑定（如 EVT_TOOL 和 EVT_MENU）将用户操作连接到相应的处理方法。

加载和显示图像

图像加载通过 wx.Image 实现，支持 PNG、JPEG 和 BMP 格式。加载后，图像存储在 self.image 中，面板大小调整为图像尺寸：

def LoadImage(self, filename):self.image = Image(filename)self.SetSize(self.image.GetSize())self.Refresh()

在 OnPaint 方法中，图像通过 wx.Bitmap 绘制到面板上。如果启用了缩放，图像会根据当前缩放因子（self.zoom）进行调整：

def OnPaint(self, event):dc = wx.PaintDC(self)if self.image:scaled_image = self.image.Scale(int(self.image.GetWidth() * self.zoom), int(self.image.GetHeight() * self.zoom), wx.IMAGE_QUALITY_HIGH)scaled_bitmap = wx.Bitmap(scaled_image)dc.DrawBitmap(scaled_bitmap, 0, 0)# ... 绘制内容

缩放处理

缩放因子 self.zoom 控制图像和绘制内容的大小。wx.IMAGE_QUALITY_HIGH 确保缩放后的图像质量最佳。绘制内容（如矩形、箭头、文字）的坐标也按 self.zoom 缩放，以保持与图像的对齐。

实现绘制工具

应用支持绘制红色矩形、箭头和文字，通过工具栏选择工具，并通过鼠标事件（EVT_LEFT_DOWN、EVT_MOTION、EVT_LEFT_UP）处理绘制过程。

矩形绘制

  • 鼠标按下：记录起始位置（self.start_pos_display 和 self.start_pos_image）。
  • 鼠标移动：使用 wx.Overlay 绘制临时矩形，避免闪烁。
  • 鼠标释放：计算最终矩形并添加到 self.drawings 列表。

以下是 OnMotion 方法中绘制临时矩形的代码：

def OnMotion(self, event):if self.current_tool in ('rectangle', 'arrow') and hasattr(self, 'start_pos_display') and self.overlay is not None:dc = wx.ClientDC(self)odc = wx.DCOverlay(self.overlay, dc)odc.Clear()if self.current_tool == 'rectangle':rect_display = wx.Rect(self.start_pos_display, event.GetPosition())dc.SetPen(wx.Pen('red', 2))dc.SetBrush(wx.TRANSPARENT_BRUSH)dc.DrawRectangle(rect_display)# ... 箭头绘制

箭头绘制

箭头绘制通过 DrawArrow 方法实现，计算箭头主线和箭头尖端的坐标：

def DrawArrow(self, dc, start_x, start_y, end_x, end_y):dc.SetPen(wx.Pen('red', 2))dc.DrawLine(int(start_x), int(start_y), int(end_x), int(end_y))angle = math.atan2(end_y - start_y, end_x - start_x)arrow_length = 10arrow_angle = math.pi / 6  # 30 度arrow_x1 = end_x - arrow_length * math.cos(angle + arrow_angle)arrow_y1 = end_y - arrow_length * math.sin(angle + arrow_angle)arrow_x2 = end_x - arrow_length * math.cos(angle - arrow_angle)arrow_y2 = end_y - arrow_length * math.sin(angle - arrow_angle)dc.DrawLine(int(end_x), int(end_y), int(arrow_x1), int(arrow_y1))dc.DrawLine(int(end_x), int(end_y), int(arrow_x2), int(arrow_y2))
  • 坐标转换：所有坐标在绘制前转换为整数，以满足 wx.DC.DrawLine 的要求。
  • 箭头尖端：使用三角函数计算箭头尖端位置，形成 30 度夹角。

文字绘制

文字通过鼠标点击设置位置，弹出 wx.TextEntryDialog 让用户输入内容：

def AddText(self, pos):dlg = wx.TextEntryDialog(self, "输入文字", "添加文字")if dlg.ShowModal() == wx.ID_OK:text = dlg.GetValue()self.drawings.append({'type': 'text', 'x': pos[0], 'y': pos[1], 'text': text})self.Refresh()dlg.Destroy()
  • 颜色：文字使用红色（dc.SetTextForeground('red')）。

临时绘制

wx.Overlay 用于临时绘制，避免闪烁。它在 OnLeftDown 初始化，在 OnMotion 绘制临时形状，并在 OnLeftUp 重置。

处理缩放和旋转

缩放

缩放通过调整 self.zoom 因子实现，工具栏的“放大”和“缩小”按钮分别增加或减少 0.2（最小值为 0.1）。SetZoom 方法更新面板大小并刷新显示：

def SetZoom(self, factor):self.zoom = factorif self.image:new_width = int(self.image.GetWidth() * self.zoom)new_height = int(self.image.GetHeight() * self.zoom)self.SetSize((new_width, new_height))self.GetParent().Layout()self.Refresh()
  • 坐标调整：绘制内容坐标在 OnPaint 中乘以 self.zoom，用户输入坐标除以 self.zoom 转换为图像坐标。

旋转

旋转使用 wx.Image.Rotate90 旋转图像，并转换绘制内容的坐标以匹配新方向：

def Rotate90(self, clockwise=True):if self.image:self.image = self.image.Rotate90(clockwise)center_x = self.image.GetWidth() / 2.0center_y = self.image.GetHeight() / 2.0for drawing in self.drawings:if drawing['type'] == 'rectangle':points = [(drawing['x'], drawing['y']),(drawing['x'] + drawing['width'], drawing['y']),(drawing['x'], drawing['y'] + drawing['height']),(drawing['x'] + drawing['width'], drawing['y'] + drawing['height'])]new_points = []for x, y in points:if clockwise:new_x = center_x + (y - center_y)new_y = center_y - (x - center_x)else:new_x = center_x - (y - center_y)new_y = center_y + (x - center_x)new_points.append((new_x, new_y))min_x = min(p[0] for p in new_points)max_x = max(p[0] for p in new_points)min_y = min(p[1] for p in new_points)max_y = max(p[1] for p in new_points)drawing['x'] = int(round(min_x))drawing['y'] = int(round(min_y))drawing['width'] = int(round(max_x - min_x))drawing['height'] = int(round(max_y - min_y))# ... 箭头和文字的类似处理
  • 挑战：确保绘制内容与图像对齐需要精确的坐标转换，考虑图像中心和旋转方向。

保存编辑后的图像

保存时，使用 wx.MemoryDC 将图像和绘制内容渲染到位图，然后保存为 PNG 文件：

def SaveImage(self, filename):if self.image:bmp = Bitmap(self.image)mem_dc = wx.MemoryDC()mem_dc.SelectObject(bmp)for drawing in self.drawings:if drawing['type'] == 'rectangle':mem_dc.SetPen(wx.Pen('red', 2))mem_dc.SetBrush(wx.TRANSPARENT_BRUSH)mem_dc.DrawRectangle(int(drawing['x']), int(drawing['y']), int(drawing['width']), int(drawing['height']))elif drawing['type'] == 'arrow':self.DrawArrow(mem_dc, drawing['start_x'], drawing['start_y'], drawing['end_x'], drawing['end_y'])elif drawing['type'] == 'text':mem_dc.SetTextForeground('red')mem_dc.DrawText(drawing['text'], int(drawing['x']), int(drawing['y']))mem_dc.SelectObject(wx.NullBitmap)bmp.SaveFile(filename, wx.BITMAP_TYPE_PNG)
  • 关键修复：坐标在绘制前转换为整数，避免类型错误。

错误处理与调试

开发过程中遇到了几个常见错误，通过调试和代码调整解决：

错误类型位置原因解决方案
弃用警告OnPaint使用了已弃用的 wx.BitmapFromImage使用 wx.Bitmap(scaled_image)
类型错误DrawArrow传递浮点坐标给 wx.DC.DrawLine在 DrawArrow 中将坐标转换为整数
属性错误OnLeftUp使用不存在的 wx.Rect.FromPoints手动计算矩形边界
  • 类型错误：wxPython 的绘制 API（如 wx.DC.DrawLine、wx.DC.DrawRectangle）要求整数坐标，因为它们基于像素网格。开发中发现，缩放操作引入了浮点坐标，导致类型错误。通过在绘制前使用 int() 转换坐标解决了问题。
  • 调试技巧：在关键方法（如 OnMotion、DrawArrow）中添加打印语句，跟踪坐标类型和值，有助于快速定位问题。

高级功能与扩展

虽然本应用提供了基本功能，但可以通过以下方式扩展：

  • 更多绘制工具：添加圆形、线条或自由手绘工具。
  • 颜色选择：允许用户选择绘制颜色。
  • 多级撤销/重做：实现完整的撤销/重做堆栈。
  • 高级图像处理：集成 Pillow 进行亮度、对比度调整或裁剪。
  • 滚动条支持：当缩放图像超出窗口时添加滚动条。

对于更复杂的图形需求，可以考虑使用 wxPython 的 wx.lib.floatcanvas，它提供了内置的箭头绘制功能（wx.lib.floatcanvas.FCObjects.Arrow)，但会增加代码复杂性。

结论

使用 wxPython 构建图像编辑应用是学习 Python GUI 编程和图像处理的绝佳方式。本教程详细介绍了如何实现图像加载、绘制工具、缩放、旋转和保存功能，并分享了开发中遇到的错误和解决方案。通过理解每个组件的工作原理，您可以轻松扩展应用，添加新功能或优化性能。

关键收获：

  • 使用 wx.Overlay 实现无闪烁的临时绘制。
  • 始终将坐标转换为整数以满足 wxPython 绘制 API 的要求。
  • 仔细处理缩放和旋转，确保图像和绘制内容对齐。

下一步：

  • 探索 wxPython 的其他控件，如颜色选择器或滑块。
  • 集成 Pillow 进行高级图像处理。
  • 添加多级撤销/重做功能，增强用户体验。

这个应用为更高级的图像编辑工具奠定了坚实基础，借助 wxPython 的丰富功能，可能性无穷！

关键引用

  • Creating a Simple Photo Viewer with wxPython
  • Image Editing Archives - Mouse Vs Python
  • Simple Image Editing Idea - wxPython Users
  • Creating a Dynamic Editing Tool in wxPython
  • Creating a Photo Slideshow Application with wxPython
  • wx.Image Documentation
  • Creating an Image Editing Application in Python
  • Python Image Editor Using Python
  • wxPython Image on Button in Python
  • Welcome to wxPython
  • Is There Any Way to Draw a Line with Arrow in wx
  • wx.lib.floatcanvas.FCObjects.Arrow Documentation
  • Correct Way to Capture Keypresses and Arrows
  • wx.lib.floatcanvas.FCObjects.ArrowLine Documentation
  • Draw an Arrow of Certain Length on Certain Position
  • wx.RendererNative Documentation
  • wxPython Drawing API
  • wx.Window Documentation
  • Matplotlib.pyplot.arrow Documentation
