【温湿度物联网】记录1：寄存器配置

一，及哦地址

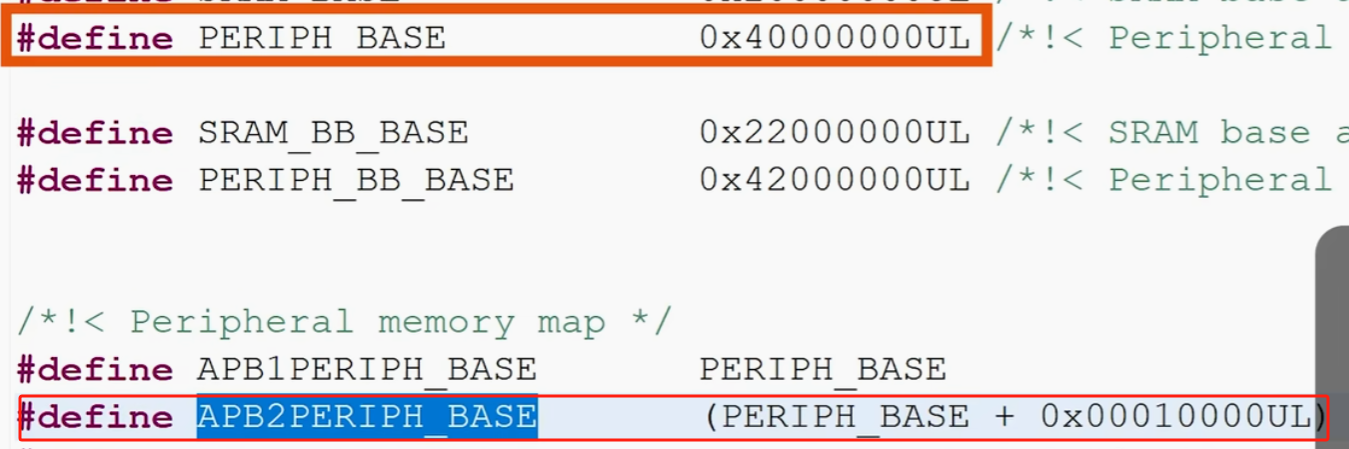

基地址base的定义： ↓

定义完是这个：

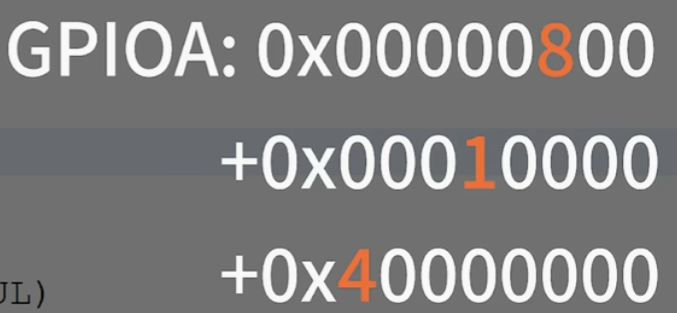

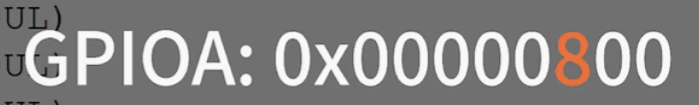

GPIOA的地址就是以上的代表

2寄存器：

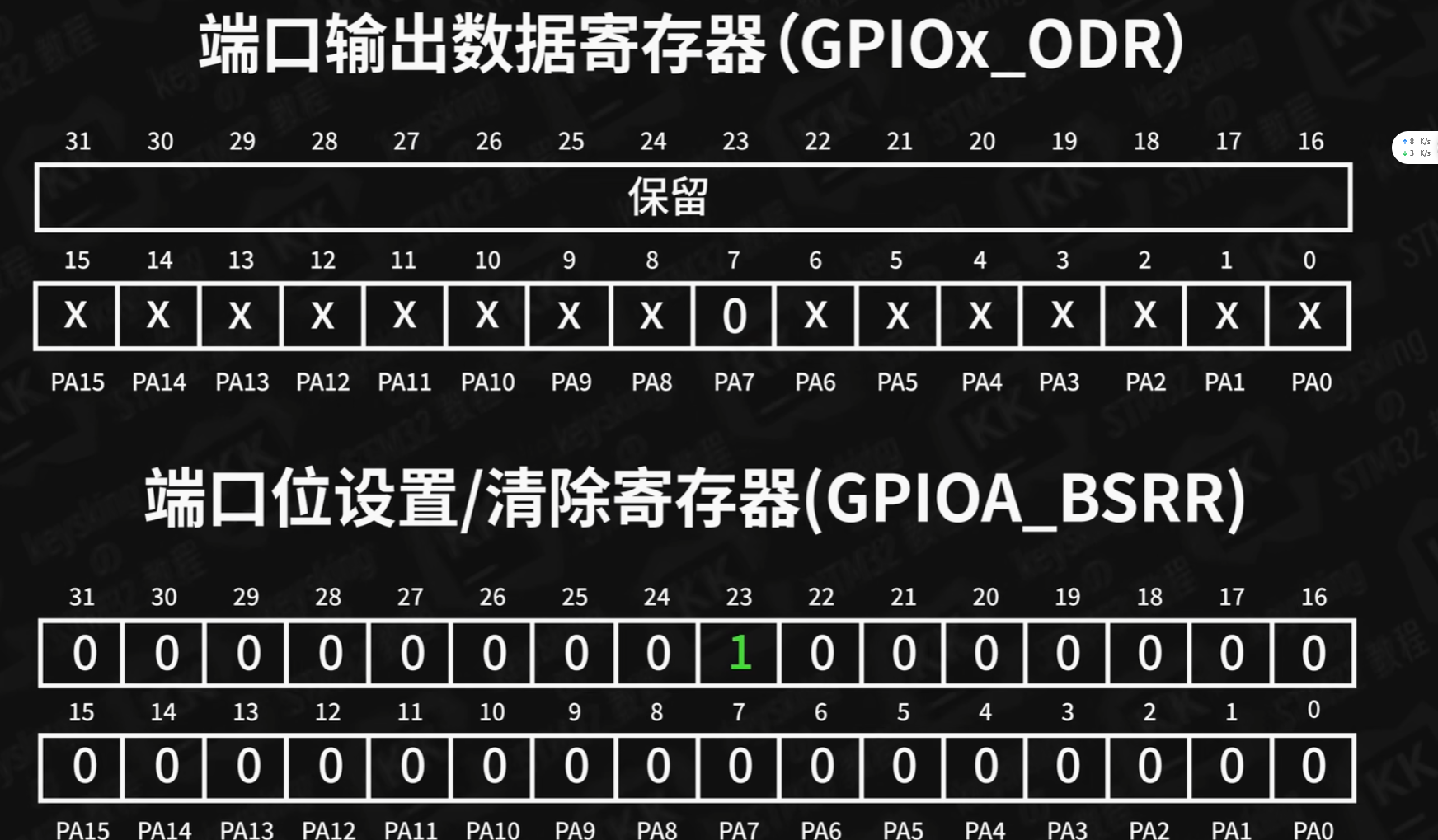

通过bsrr来改变odr寄存器，左移16位就是把0-15位的给移到高位的保留区，这样就归零了

3，项目寄存器实操 ：

//PA11---
#define DHT11_IO_IN()  {GPIOA->CRH&=0XFFFF0FFF;GPIOA->CRH|=8<<12;}

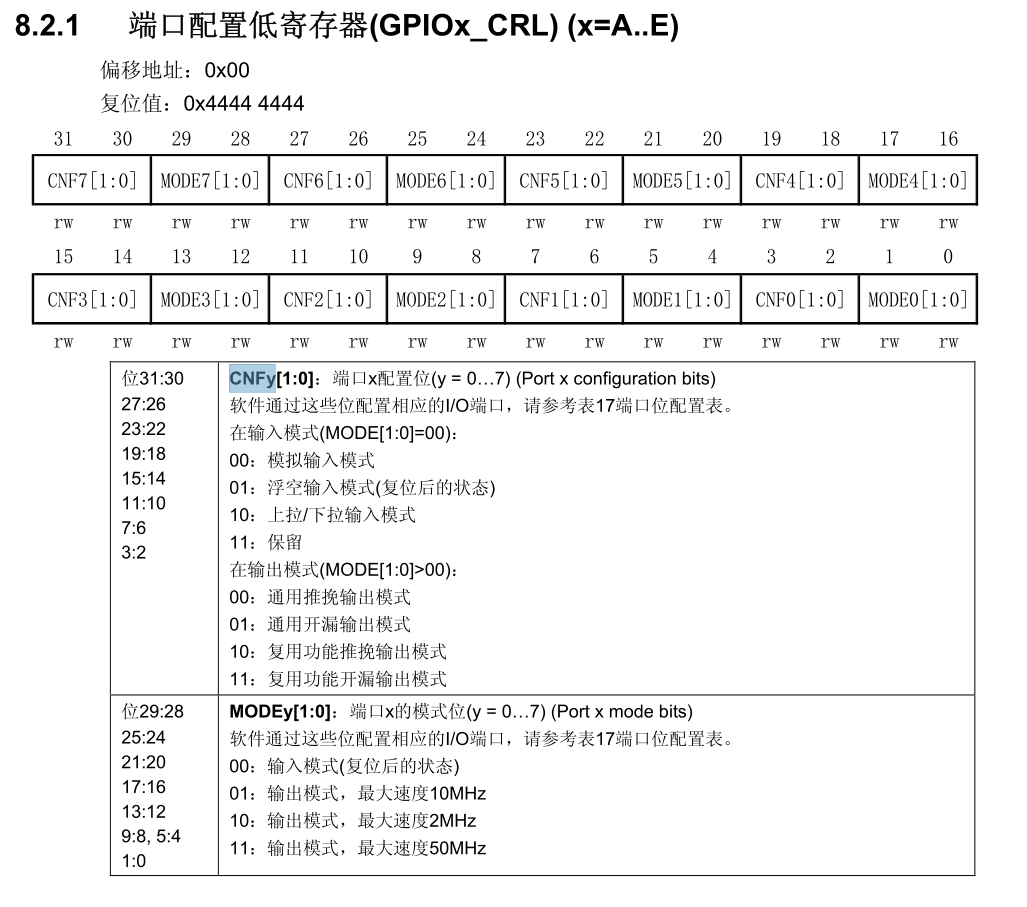

一个寄存器是32位，而一个引脚是4位控制，一个寄存器可以控制8个引脚

一个端口有16个引脚，所以要两个寄存器控制一个端口的引脚，分为高（8-15）低(0-7)寄存器√

（

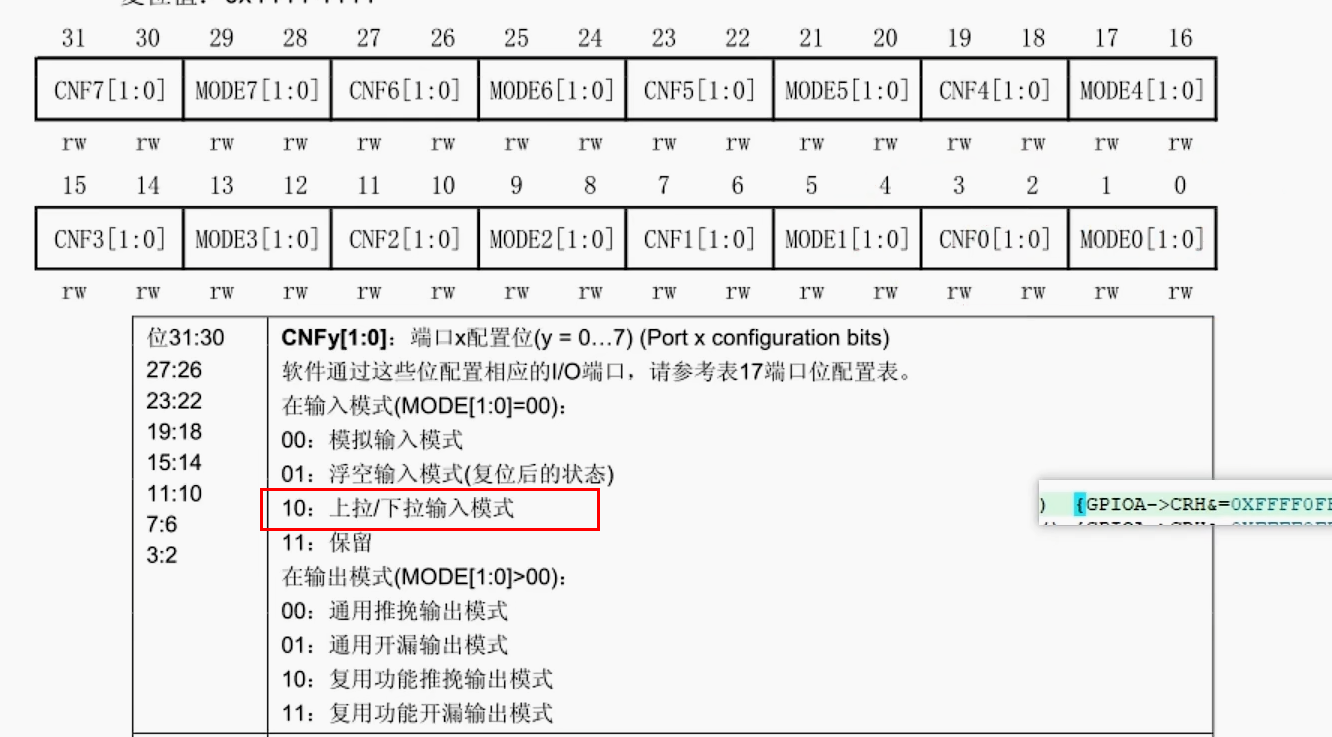

crh的每一位（0，F）对应4位控制寄存器。0是从高寄存器第八位开始数，11引脚就是从CRH高--第八位开始，8,9,10,11，第11位就为0）

哈哈搞乱了写这里的时候：：：直接就是前一句是清零寄存器，后一句是编辑寄存器

高寄存器的为0就是对应4个二进制位为0，并与运算，清零

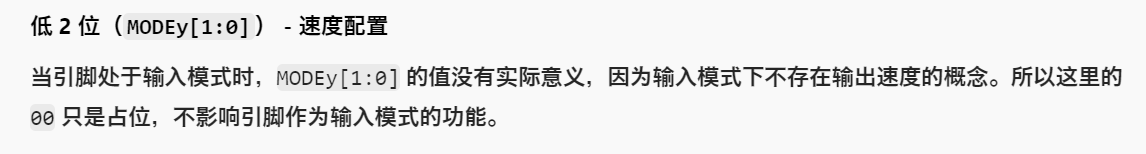

后一句就是这么编辑呢？就是用每个引脚对应 0000这4位二进制来控制的，我们写个8对应1000，就有：

so! this 句：#define DHT11_IO_OUT() {GPIOA->CRL&=0XFFFFFFF0;GPIOA->CRL|=3;}
