WPF曲线自定义控件 - CurveHelper

CurveHelper 是一个轻量级、高性能的 WPF 自定义曲线图控件库，提供 CurveControl 控件，支持：

• ✅ 自定义 X/Y 轴标题、范围、刻度
• ✅ 手动设置 X 轴标签（如日期、字符串）
• ✅ 多曲线绘制，支持颜色自定义
• ✅ 数据动态绑定与更新
• ✅ 控件大小自适应，支持拖拽缩放（可选）

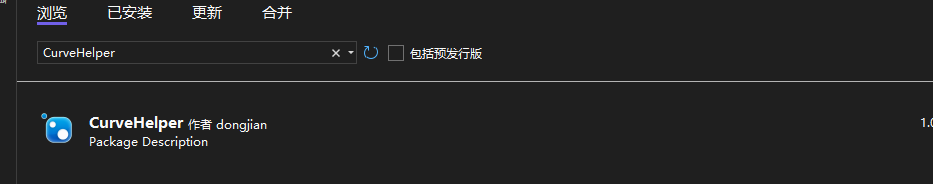

使用，搜索 CurveHelper（推荐）

1 右击项目=》点击“管理Nuget程序包”。

dotnet add package CurveHelper

🚀 快速使用：在 WPF 项目中绘制曲线图

1 如何调用参考 创建wpf项目，在MainWindow.cs加入下面的代码

<Window x:Class="WpfApp.MainWindow"xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"Title="CurveHelper 示例" Height="600" Width="800"><Grid Name="mainGrid"><!-- CurveControl 将在此处动态添加 --></Grid>
</Window>

using System;
using System.Windows;
using System.Windows.Media;
using CurveHelper; // 确保引用命名空间namespace WpfApp
{public partial class MainWindow : Window{public MainWindow(){InitializeComponent();InitializeCurveControl();}private void InitializeCurveControl(){// 创建曲线控件实例CurveControl curveControl = new CurveControl{AxisConfig = new AxisConfig{XTitle = "日期",YTitle = "温度 (°C)",YMin = 0,YMax = 200,YInterval = 10,XLabelRotation = 45 // 旋转标签防止重叠}};// 生成 50 天的日期作为 X 轴标签string[] dateLabels = new string[50];for (int i = 0; i < 50; i++){dateLabels[i] = DateTime.Now.AddDays(i).ToString("yyyy-MM-dd");}curveControl.AxisConfig.XLabels.AddRange(dateLabels);// 创建一条红色曲线var tempCurve = new CurveData{Color = Brushes.Red,Name = "温度曲线" // 可选：曲线名称};// 生成 Y 值（示例：恒定 120）double[] yValues = new double[50];for (int i = 0; i < 50; i++){yValues[i] = 120;}tempCurve.YValues.AddRange(yValues);// 添加曲线到控件curveControl.AddCurve(tempCurve);// 将控件添加到界面mainGrid.Children.Add(curveControl);}}
}

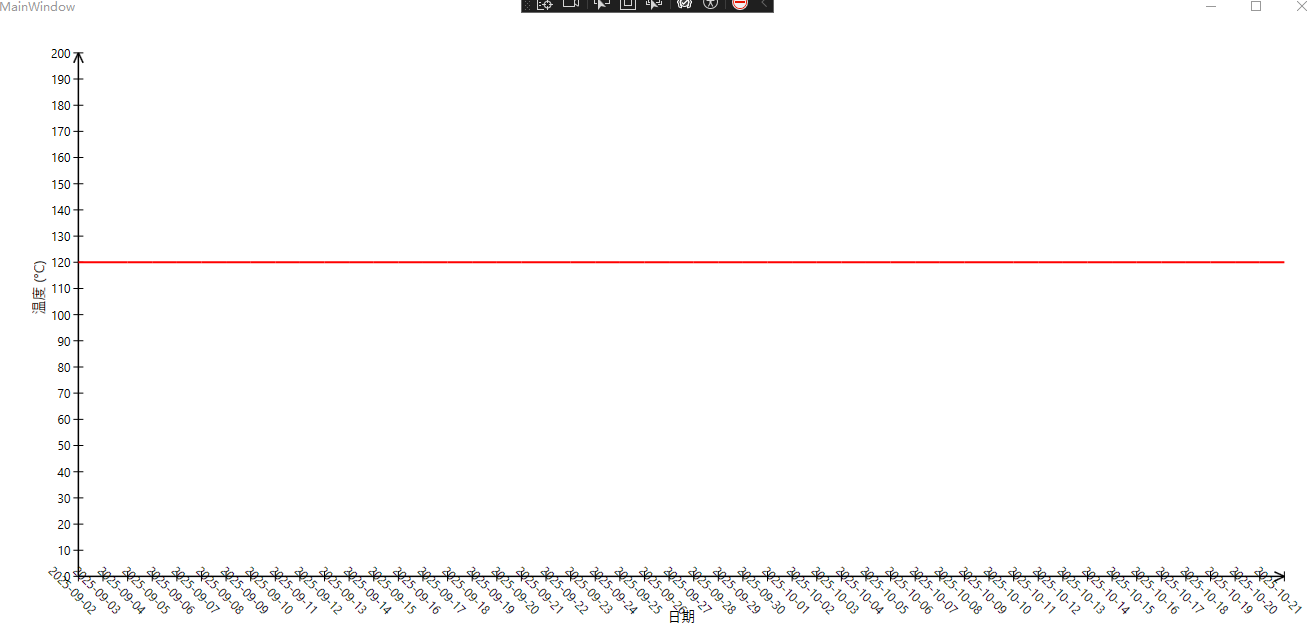

📸 效果展示

🎨 功能特性
