硬件开发_基于物联网的儿童座椅系统

ai 2025/8/28 7:08:56

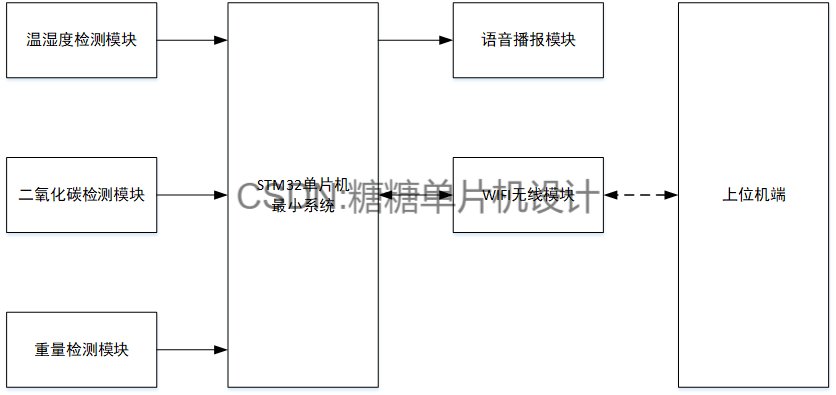

一.系统概述

儿童座椅智能系统的核心功能设定如下：

人体检测功能：系统内置压力传感器，可实时监测座椅区域是否有人体存在。
温度提醒功能：预设温度安全阈值，当环境温度超出该设定值时，系统将自动触发提醒机制，方便用户及时采取控温措施。
二氧化碳检测功能：配备专业二氧化碳传感器，持续监测周围环境中的二氧化碳浓度，一旦浓度高于预设阈值，立即启动提醒。
远程提醒功能：整合远程通信模块，当温度、二氧化碳浓度突破阈值时，系统会将警报信息实时推送至用户的远程设备，确保用户第一时间接收预警。

在这里插入图片描述

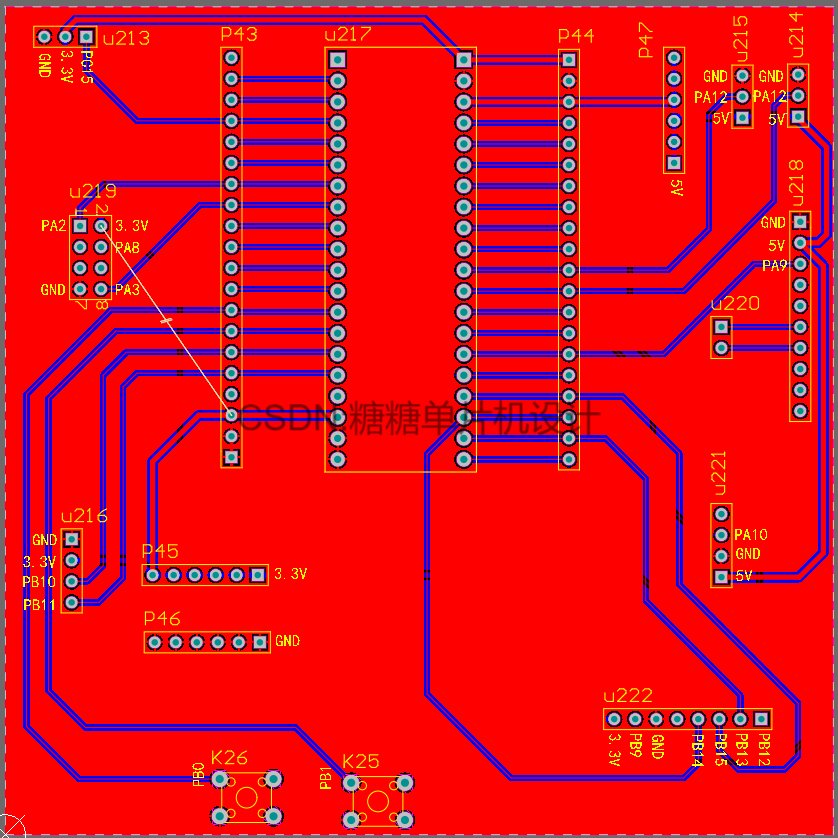

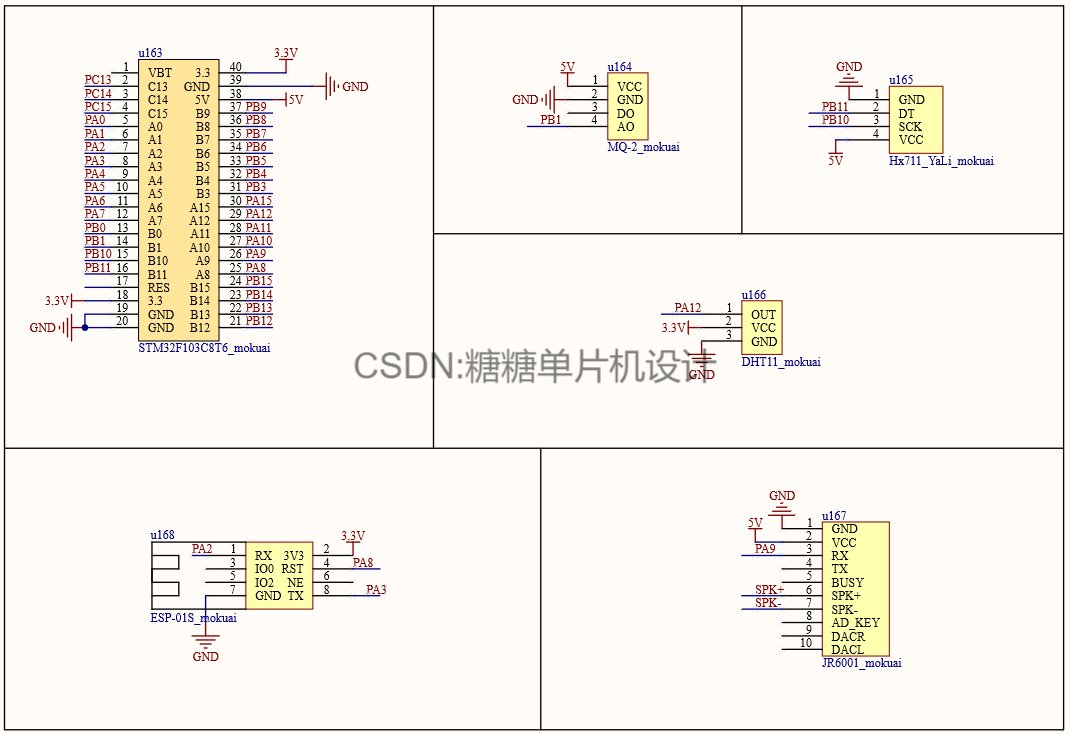

二.电路设计

电路图设计采用Altium Designer软件完成，具体设计如下：

以STM32F103C8T6单片机作为系统主控核心，其最小系统电路构成整个电路的基础；
采用DHT11传感器实现温湿度检测，通过单总线（one-wire）与单片机的GPIO引脚相连；
选用MQ-135传感器检测CO₂浓度，将模块的模拟输出端连接至单片机的模拟输入端；
利用HX711压力检测模块进行座椅重量检测，通过DAT数据引脚和SCK时钟引脚与单片机GPIO引脚连接；
借助ESP8266-01S模块将检测数据上传至上位机，该模块通过UART串口与单片机实现通信；
采用JR6001模块实现语音播报功能，通过UART串口与单片机相连接。

在这里插入图片描述

三.程序设计

#include “sys.h”
#include “delay.h”
#include “adc2.h”
#include “math.h”
#include “key.h”
#include “OLED_I2C.h”
#include “Control_Report_To_Police.h”

int main(void)
{

u32 Jr6001_Bound=9600;NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置中断优先级分组为组2：2位抢占优先级，2位响应优先级
delay_init();	    	 //延时函数初始化	  Adc_Init();             //采集CO2初始化

while(DHT11_Init()){} //采集温湿度初始化
HX711_InIt();
JR6001_Uart1_init(&Jr6001_Bound);
ESP8266_Uart2_Init();
while(ESP8266_SendCmd(ESP8266_ONENET_INFO, “CONNECT”))
delay_ms(500);
while(OneNet_DevLink()){}
delay_ms(500);

while(1)
{
OLED_Display_Cotrol(); //显示控制函数
}
}
