HarmonysOS 模块化设计理念

HarmonysOS 模块化设计理念

在大型软件工程中，一般会伴随多团队参与开发。各团队之间以弱耦合方式交互，通过契约化接口定义业务之间的交互，定义业务件的接口，确保各团队业务独立发展，互不影响，实现快速迭代演进。业务模块化是现代软件工程的核心原则之一，通过将大型复杂系统拆解为更小、更易管理和理解的功能模块，提高系统的可维护性和可扩展性。每个功能模块都是独立单元，具有清晰定义的接口和职责，能够与其他模块交互以完成复杂任务。

在 HarmonyOS 应用开发中，模块化既是设计原则，也是开发实践。该原则要求将应用程序拆分为多个功能模块，每个模块负责特定功能或特性。这些模块可以独立开发、编译和部署，也可以在不同设备上灵活组合和调用。

应用程序包结构概念

在进行模块化设计时，需要考虑 HarmonyOS 的应用包结构选型，HarmonyOS 的应用包结构用于定义应用的组织方式。通过开发态、编译态、发布态阶段的应用程序包形态，可以了解不同包类型的具体使用场景及规则。详细请参见Stage 模型应用程序包结构。

Ability 应用组件设计

HarmonyOS 应用的业务逻辑需要通过Ability 组件承载，根据业务设备以及业务诉求不同，需要考虑 Ability 组件的选择以及设计。在多设备的背景下，应用的形态不一定是传统移动设备上的单任务单窗口形式，在一些场景下，多任务多窗口的形态可以让用户获得更好的用户体验，提升使用效率。

例如在手机设备上：

• 笔记应用，可让用户将信息从笔记的一页复制到另一页。
• 文档编辑应用，可让用户同时打开编辑多个文档，可让用户将内容从一个文档复制或移动到另一个文档。
• 导航/打车应用，可以让导航后台运行，回到主页查找新的位置信息或其它信息。
• 购物类临时客服界面，可让用户通过任务管理快速从商品浏览页切换回到客服会话界面，避免用户一层层打开查找。
• 在应用支付/登录页面，用户可以切换到其他页面查找并复制相关信息。

在大屏设备上，应用内的多个任务可以以多窗口的形式存在，用户可以并行操作应用的不同功能。

• 视频播放器应用，可让用户在观看播放内容的同时浏览其他可能感兴趣的视频列表。
• 电子邮件应用，可让用户在撰写电子邮件的同时查看收到的邮件列表。
• 地址簿应用，可让用户并排比较多个人员的联系信息。
• 阅读应用，可让用户在查阅所有标题概要后，打开多篇文章供稍后阅读。

对于这种类似独立应用的任务，每个任务对应一个 UIAbility 组件实例，每个任务可以单独显示一个窗口。用户可以在同一应用的不同任务间切换，就像单独的应用一样。在大屏设备上，可以独立移动、调整大小、显示和隐藏应用窗口。所以在进行功能设计时，需考虑应用是否支持多任务多窗口，这影响整体工程模块化结构。

• 对于单 Ability 的情况，可以对应单窗口类型应用，或者通过多实例或指定实例实现的多任务应用。例如，普通游戏应用建议采用单 HAP 来承载 UIAbility。
• 对于多 Ability 有两种情况：
  • 对于多窗口类型的应用，每个窗口对应不同的功能，通过不同的 UIAbility 承载。如上述例子中导航/打车应用中，导航功能界面和主页属于不同的功能，并且作为两个任务呈现给用户。可以将该模块作为 Feature 类型的 HAP 承载相应的 UIAbility 组件。
  • 对于应用的拓展功能，如卡片和分享业务，这些功能不会作为单独的任务和窗口形态运行。由于这些功能相对独立，并且由系统提供的独立ExtensionAbility承载，从更好地拆分业务的角度考虑，建议通过 Feature 类型的 HAP 承载单独的 ExtensionAbility 组件。

应用模块化选型

应用架构旨在实现业务服务，从技术角度思考业务实现方式；工程模块化模型则基于技术架构，对代码工程进行模块化选型，需要考虑技术如何在代码工程中落地，只有代码工程模型的技术选型合理了，才能在包体积、性能、产品部署等取得一个最优的综合表现。

业务通常分为多个模块，例如某购物软件，包含主页导航、商品详情、购物车、支付、订单、个人信息等模块。技术架构上，这些业务模块表现为高内聚低耦合的模块（Module）。在代码工程模块化的技术选型中，由于 Entry 类型的 HAP 是工程默认存在的且不能存在多个，所以主要考虑的模块类型有：Feature 类型的 HAP 模块、HAR 模块和 HSP 模块。

在技术架构中选择代码模块类型时，需要根据业务特性和模块功能等多方面因素综合评估。基于常见的应用模块化模型，以下是几种实际业务中可能遇到的情况：

1. 共享模块：某个功能模块（业务模块或者能力模块）需要在多个应用之间共享其代码逻辑和资源。
2. 按需加载模块：某个功能模块，使用时由用户决定安装时机，动态从应用市场下载安装使用。
3. 多 HAP/HSP 引用相同 HAR 包的影响：从性能角度出发，需要减少多 HAP/HSP 对相同 HAR 包的引用。

共享模块

对于大型软件，不同业务和基础能力由多个团队开发，各团队之间需要代码仓隔离。如果某个或若干个 HAR 工程模块由某个团队负责，又想代码仓隔离，可以在独立工程中开发这些 HAR，并通过公司私有的 OHPM 仓发布和集成编译产物。如下图所示。

图 1 多工程合作模式

这部分可以发布到 OHPM 仓的模块，叫做共享模块，可以将公共能力共享给多个应用使用，如公司内部多个应用使用某个公共能力网络库；或者也可以将该公共能力封装成库贡献给社区，给其他应用集成使用，这样的话这个模块也只能是 HAR 模块。

按需加载模块

随着应用业务的扩展，应用为用户提供的功能不断增加。然而，不是所有功能都是用户频繁使用的。根据用户运营报告的分析，对于月活跃度较低的功能，可以将其设计为按需加载模块。用户首次从应用市场安装时，只会下载不包含按需加载模块的内容。当用户需要使用特定功能时，可以选择下载并安装相应的功能模块。

按需加载模块有以下好处：

• 减少包体积：用户从应用市场首次下载的应用不包含按需加载模块，用户看到的包体积减少，从而减少了用户下载和安装时间，减少了用户等待时间。
• 减少系统资源：应用安装之后所占用的空间也变少（节省 ROM 空间），应用启动时加载的特性少了（节省了 RAM 空间）。
• 架构演进：定义为按需加载的特性明确，模块间耦合关系清晰，有利于应用架构演进。

如果某个特性做成了按需加载模块，该模块可以设计为 Feature 类型的 HAP 或者 HSP，HAP 和 HSP 都可以实现按需加载，区别在于 Feature 类型的 HAP 可以包含 Ability 组件，结合前面的Ability 应用组件设计以及业务是否需要按需加载，从整体上可以划分两个大的场景如下：

• 单 HAP 场景：如果只包含一个 UIAbility 组件（包括 UIAbility 多实例/指定实例），无需使用 ExtensionAbility 组件，优先采用单 HAP（Entry 类型的 HAP）来实现应用开发，其中根据是否需要实现按需加载的来决定选择 HSP 或者 HAR 作为模块。
• 多 HAP 场景：要实现多任务承载多个 UIAbility 组件以及使用 ExtensionAbility 组件实现扩展功能，可以采用多 HAP（即一个 Entry 类型的 HAP 和多个 Feature 类型的 HAP）来开发应用。每个 HAP 包含一个 UIAbility 组件或一个 ExtensionAbility 组件。在多 HAP 情况下，根据是否具有公共能力选择模块类型。

应用组件的设计决定了模块化设计是采用单 HAP 工程还是多 HAP 工程。设计初期需考虑应用的任务形态，以确定合适的模块化结构。

多 HAP/HSP 引用相同 HAR 包的影响

在应用开发的过程中，可以使用HSP或HAR的共享包方式将同类的模块进行整合，用于实现多个模块或多个工程间共享 ArkUI 组件、资源等相关代码。

在多 HAP/HSP 引用相同 HAR 包时，由于共享包的动态和静态差异，HAR 包中的单例可能失效，影响应用冷启动性能。

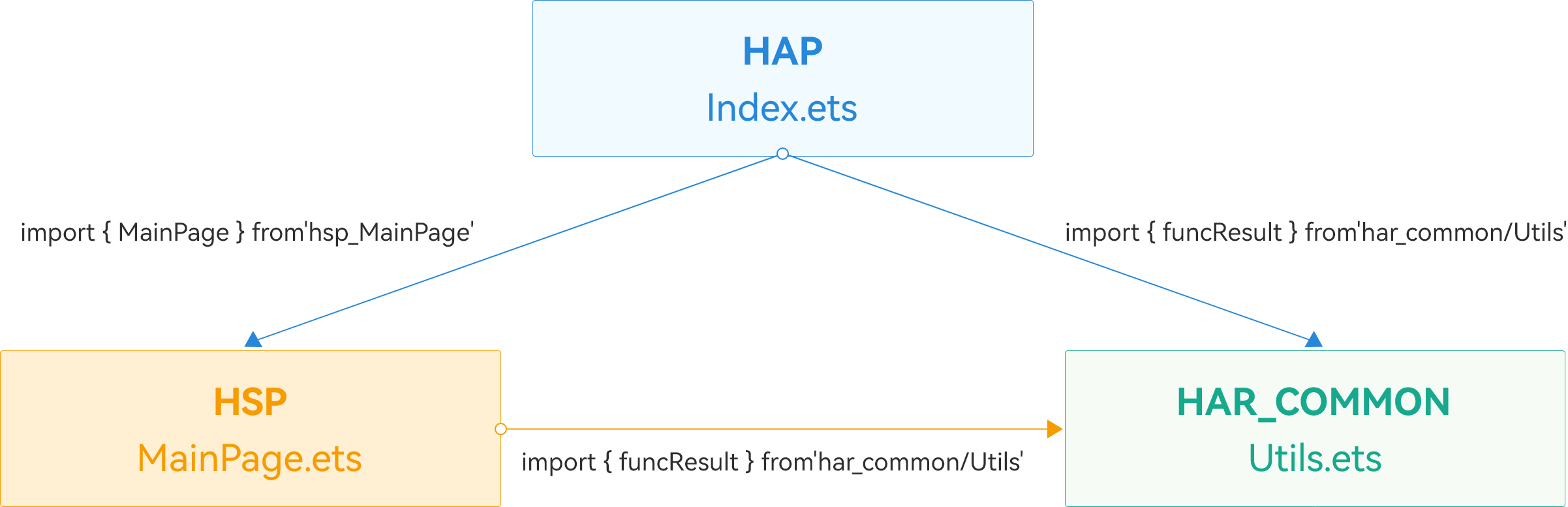

图 2 HAP 包和 HSP 包分别引用相同 HAR 包

如上图所示，工程内包含三个模块：HAP 包作为应用主入口模块，HSP 包作为应用主界面显示模块，HAR_COMMON 集成了所有通用工具类，其中 funcResult 是 func 方法的执行结果。

当 HAP 和 HSP 模块同时引用 HAR_COMMON 模块时，会破坏 HAR 的单例模式。因此，HAP 和 HSP 模块在使用 HAR_COMMON 中的 funcResult 时，会导致 func 方法在两个模块加载时各执行一次，从而增加文件的执行时间。

仅从性能角度考虑，可以采用以下方式进行修改，以缩短冷启动阶段的耗时。

图 3 切换为 HAP 包和 HAR 包分别引用相同 HAR 包

说明

• 在多 HAP/HSP 引用相同 HAR 包的情况下，如果 HSP 包和 HAR 包均能满足业务需求，建议将 HSP 包改为 HAR 包。
• 若使用的 HSP 为集成态 HSP，可跳过该优化方案。

1. 在被引用 HAR_COMMON 包中写入功能示例。

2. 分别通过使用 HSP 包和 HAR 包来引用该 HAR_COMMON 包中的功能进行性能对比实验。

   • 使用 HAP 包和 HSP 包引用该 HAR_COMMON 包中的功能。

     HAP 包引用 HAR_COMMON 包中的功能。

   • 使用 HAP 包和 HAR 包引用该 HAR_COMMON 包中的功能。

     HAP 包引用 HAR_COMMON 包中的功能。

使用Launch 模板，对优化前后启动性能进行对比分析。

分析阶段的起点为启动 Ability（即 H:void OHOS::AppExecFwk::MainThread::HandleLaunchAbility 的开始点），阶段终点为应用第一次接到 vsync（即 H:ReceiveVsync dataCount:24Bytes now:timestamp expectedEnd:timestamp vsyncId:int 的开始点）。

图 4 优化前，使用 HSP 包

图 5 优化后，使用 HAR 代替 HSP

优化前后的对比数据如下：

|
方案

|

阶段时长(毫秒)

| |
| |

|

（优化前）使用 HSP 包

|

3125

|
|

（优化后）使用 HAR 代替 HSP

|

853.9

|

说明

上述示例为凸显出差异，func 执行函数循环次数为 100000000，开发者实际修改后收益需根据实际情况测试。

测试数据表明，将 HSP 替换为 HAR 包后，应用启动耗时明显缩短。

单 HAP 工程

对于单窗口应用的 APP 工程，其仅包含一个 Entry 类型的 HAP。划分的模块则根据是否有按需加载的需求，来考虑采用 HAR 模块和 HSP 模块。

不包含按需加载模块

对于不需要按需加载且仅包含一个 Entry 类型的 HAP 的 App，可以直接全部采用 HAR 进行开发设计。如下图所示：

说明

这里提到的“仅有一个 HAP”是指一种设备类型仅包含一个 HAP，而不是指.app 文件包中仅有一个 HAP。.app 文件包可以包含其他设备的 HAP 包，例如手表和大屏设备的 HAP 包，以支持多设备分发。

图 6 非按需加载工程模型

上图工程架构中，除了产品模块层中与设备相关的 HAP 外，其他模块均为 HAR。这些被依赖的 HAR 最终都会被编译进 HAP 中。

设计成 HAR 包有以下优点：

1. 全部编译进 HAP，无额外的 HSP，节省 HSP 的安装和加载成本。
2. HAR 在编译进 HAP 时，可以利用 ArkTS 的语言特性和编译器功能，做类型推断和编译优化。
3. 代码工程架构简单，后续演进较为灵活。

包含按需加载模块

在单 HAP 工程中实现按需加载功能时，对应的组件需采用 HSP 作为按需加载模块。HAR 是静态共享库，若多个 HAP 或 HSP 依赖同一份 HAR，该 HAR 在应用内会被重复存储。HSP 是动态共享库，其安装和加载会有性能损失，过多的 HSP 可能影响安装效率和 App 启动性能。需考虑 App 占用空间是否受限及启动性能的敏感度，根据业务需求在 App Size 与启动性能之间做好平衡。

说明

这里提到的 App Size 指用户安装按需加载模块后，应用的整体大小。

App Size 优先

对于 App Size 优先的，可以考虑将公共依赖的模块封装在一个 HSP 模块壳中，如下图所示：

图 7 公共依赖模块通过 HSP 模块壳承载

hap_A 依赖于独有的共享库 har_A，同时需要依赖于 har_C 和 har_D；而按需加载模块 hsp_B 依赖于独有的共享库 har_B，同时需要依赖于 har_C 和 har_D。

说明

这里的共享库 har_A、har_B、har_C、har_D 不一定本地工程，有可能是从 ohpm 仓上依赖下载的。

因为 har_C 和 har_D 同时被 hap_A 和 hsp_B 工程所依赖，所以为了节省 App Size，可以将其封装到名为“common_hsp”的 Module 中，对外暴露 har_C 和 har_D 的接口，将 har_C 和 har_D 打包到 common_hsp 中，最后让 hap_A 和 hsp_B 依赖于 common_hsp 工程。common_hsp 工程是无实际意义的，它仅是一个“模块壳”，是为了最小化 App Size 而存在的。

性能优先

对于性能优先的，则不需要再封装一个公共的 HSP 模块，直接依赖公共 HAR 包：

图 8 公共依赖模块使用 HAR 模块承载

因为公共 HSP 包需要安装和加载，所以会有一些性能损耗。对于启动性能敏感型的应用，则将 hap_A 和 hsp_B 直接依赖于 har_C 和 har_D。最终编译产物里面有 2 个，hap_A.hap 和 hsp_B.hsp，但是这两个编译产物里面均会包含 har_C 和 har_D，App Size 会比采用公共 HSP 模型大。

多 HAP 工程

对于同一个设备类型，如果要实现不同的独立功能模块，并且相对独立，以及具有单独的入口的功能特性，建议做成一个独立特性的 HAP，按需下载安装。此时一个 App 包中，就会有多个 HAP 包，其中有且仅有一个 Entry 类型的 HAP，其他的均是 Feature 类型的 HAP。多 HAP 之间业务独立，但是可能会有业务能力共享，所以在进行模块化设计时，需要根据是否具有公共能力来进行选择。

包含公共能力模块

对于具备公共能力模块的工程，和上述 HAP+HSP 组合是类似的，需要考虑在 App Size 与启动性能之间做平衡。

性能优先

一般多 HAP 应用架构普适性采用以下模型，除了产品组件中存在 HAP 包之外，其余的均是 HAR 包，如下图所示：

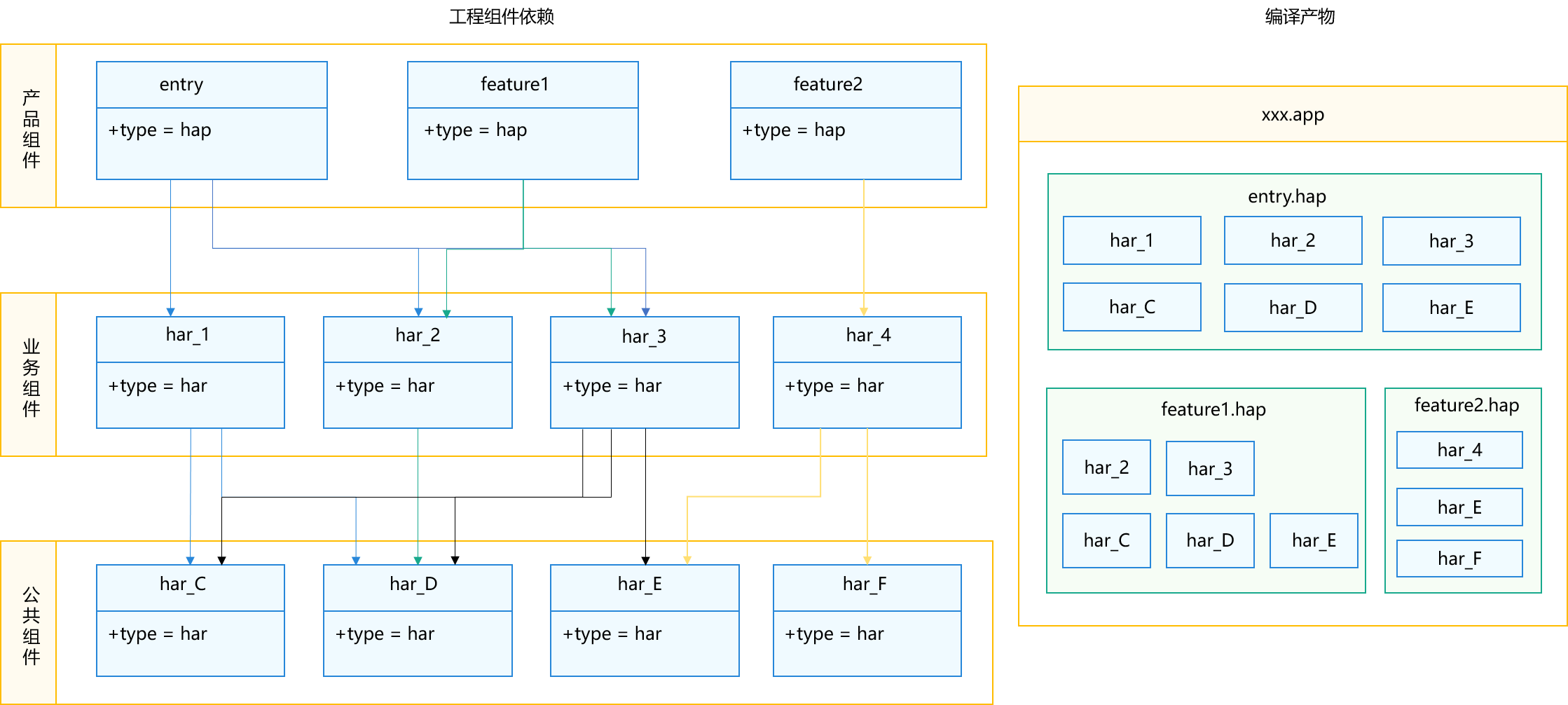

图 9 多 HAP 工程模块示意图

编译产物中，多个 HAP 之间存在相同的 HAR 包（如 har_2、har_3、har_C、har_D、har_E）。这种情况下，App Size 可能会增大。如果 App Size 不是应用的瓶颈，或者 HAR 包的大小较小，对 App Size 的影响可控，可以采用这种模型，从而减少动态加载的性能损耗。

App Size 优先

上述问题的本质在于如何在 HAP 和 HSP 之间分布 HAR 包，以最小化 App 的大小并减少 HAR 的重复编译和打包。主要思路是将公共能力模块封装为公共 HSP，从而最小化 App Size。如下图所示：

图 10 多 HAP 工程模块示意图

说明

需要注意，在应用间共享的 HAR 包，原则上是不允许依赖 HSP 包，因为 HSP 包是专属于应用，和 bundleName 进行了绑定，一旦 HAR 包依赖于应用内 HSP，该 HAR 包就丢失了共享性，无法再给其他应用共享。

如上图所示，有 3 个 HAP 包（1 个 entry 和 2 个 feature），将公共的 HAR 包封装到 HSP 工程中，例如 common_wrap_hsp 和 feature_wrap_hsp。这两个 HSP 从严格意义上讲，不能称为模块，仅称为模块壳，用于合理放置模块在编译产物中的位置，不具备模块功能，不能共享，仅能在 App 应用内使用，依赖这些模块壳的模块也无法在应用间共享。

上述的模型通过 HSP 将 HAR 包合理分配到编译产物中，确保每个 HAR 包在 App 编译产物中仅出现一次，从而减小 App Size。模块壳数量不宜过多，否则可能影响安装速度和启动性能。

这两种模型都是理想模型，业务模型通常是两者的平衡态或组合。例如，某个共享库代码和资源较少，占用空间较小，如打印日志模块。将该模块编译进所有编译产物中，App Size 增加较少，同时性能较好。

不包含公共能力模块

这种应用较少，即使有的话也是一些规模较小的应用，可以参考单 HAP 的场景。

总结

应用开发者需根据技术架构选择适合的工程模块化模型。工程模块化模型需根据业务和技术架构演进而演进。根据诉求在 HAP、HAR 和 HSP 中选择使用。

对于具备独立运行和安装的模块只能选择 HAP 包，并将其作为 Feature 类型的 HAP 存在于 App 中；对于不具备独立特性部分，用户使用频率较少的模块，将其做成 HSP 按需加载模块存在于 App 中。对于需要共享的模块，只能采用 HAR 包，将其通过 OHPM 仓共享给其他工程使用。而 HAR 是静态共享库，在多 HAP 或者按需加载场景下，在编译后可能会在物理上存在多份，所以需要合理采用公共 HSP 模块壳，使 App Size 最小化。
