硬件工程师面试常见问题（5）

第二十一问：简述TVS瞬态电压抑制二极管的工作原理

当电压超过了TVS要抑制的电压时，二极管以ps的速度从高阻态变为低阻态，泄放这个电压到地，以保护器件不受破坏。

具体看：二极管看点，种类和选型-CSDN博客



第二十二问：请简述压敏电阻的工作原理

压敏电阻器是指一种对电压变化反应灵敏的限压型元件，其特点是：当电压超过工作电压
时，其阻值将急剧减小，通过它的电流急剧增加，对过电压进行抑制。
电压和电流不呈线性关系。因此，压敏电阻器又被称为非线性生变阻器

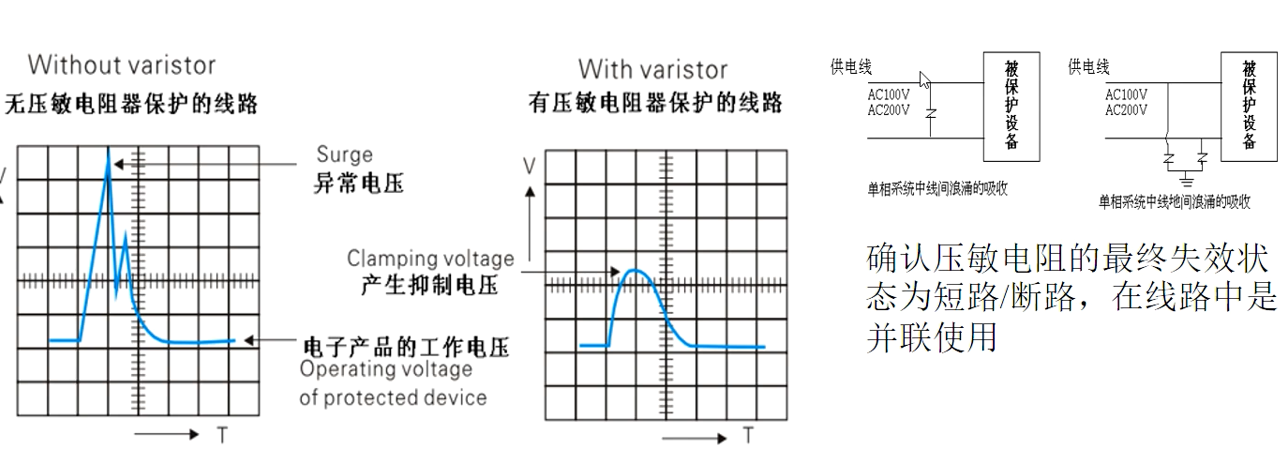

压敏电阻的作用如图：



第二十三问：请简述PTC热敏电阻作为电源电路保险丝的工作原理

PTC 自动恢复保险丝
正温度系数热敏电阻，一旦超过一定的温度时，其电阻值就会随着温度的升高几乎是呈阶跃式的增高（上升的很高就相当于断路）。PTC 热敏电阻器本体温度的变化可以由流过 PTC 的电流来获得，也可以由外界输入热量或都两者的叠加来获得。

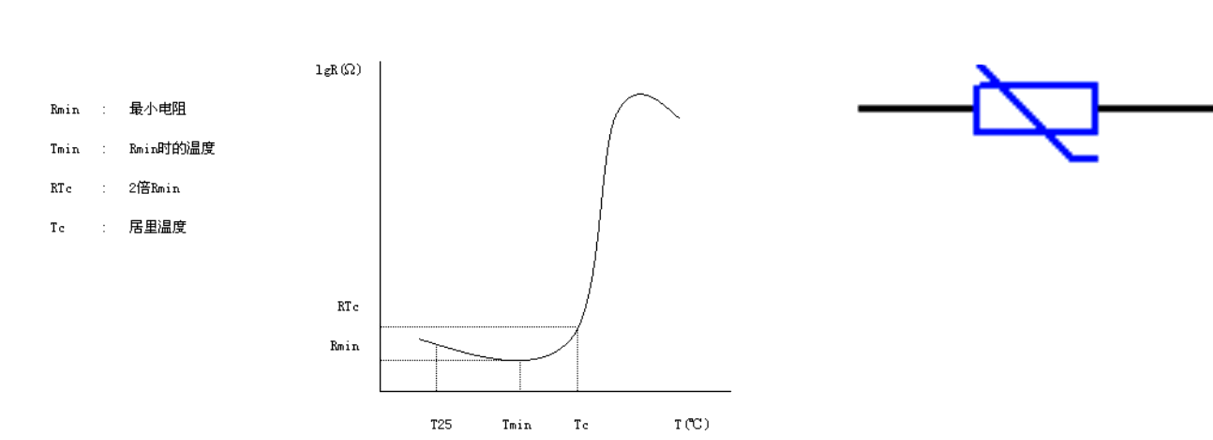

 PTC几个参数：

居里温度 (Te)
居里温度 Tc 指的是 PTC 热敏电阻器的电阻值开始陡峭增高时的温度。
维持电路 (Ihold)
PCT 保持不动作时的最大电流。

击穿电压 (UD)
PTC 最高电压承受能力。

注：应用一般串联在电路之中



第二十四问：什么是串扰和振铃

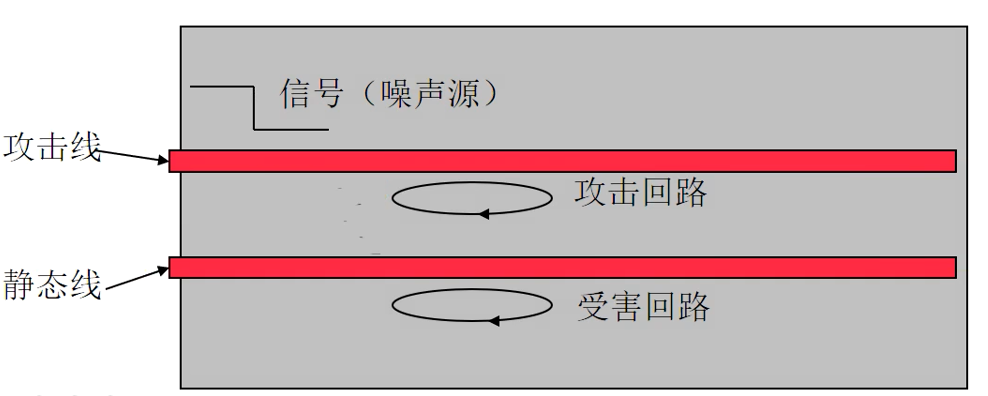

串扰：靠近的两根电路线之间会有互感和互容效果。互感产生生的串扰会产生耦合电压，互容串扰会造成耦合电流。
振铃：信号线本身阻抗不匹配造成的信号发生反射和叠加，从而使信号出现震荡。



振铃解释：

反射 (reflection) 是指传输线上有回波(echo)。信号功率 (电压和电流) 的一部分经传输线上传输到负载端，但是有一部分被反射回来形成振铃 (ringing)。

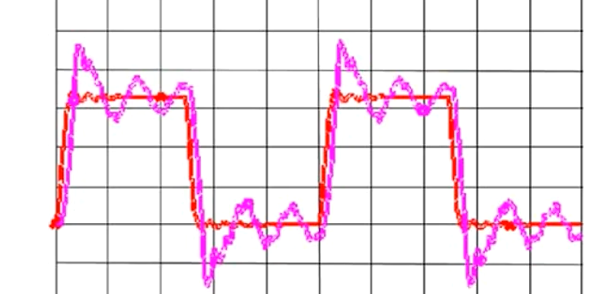

红色的为相对标准的信号变化，紫色的为由振铃影响的信号变化。



串扰解释：

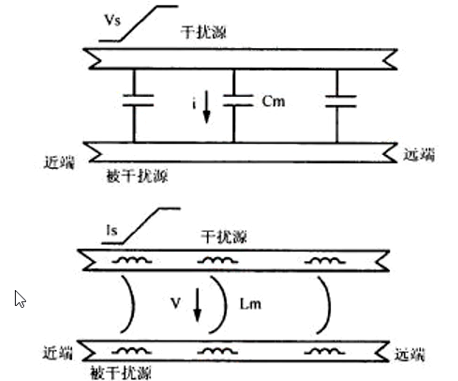

以上是互容和互感的两种情况。



避免串扰的方法：

（1）加大线间距，减小平行走线长度，相邻信号层走线应彼此比正交以减小耦合。
（2）若无法加大线间距，则正确的端接可以消除大部分反射，从而减小串扰

 避免振铃的方法：

阻抗不连续的地方，让他尽可能的连续。



第二十五问：推挽电路

上图为两个模式管组成的推挽电路，也是一个非逻辑的电路。PMOS和NMOS的G极，D极互连。
